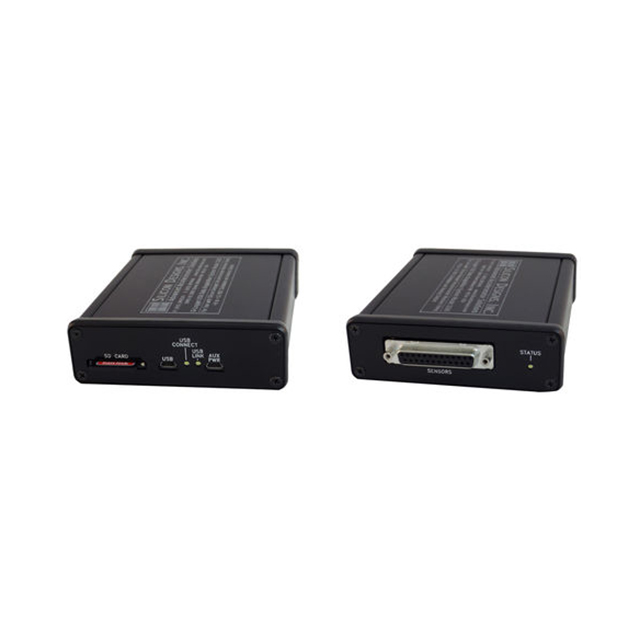

SDI 3330 G-LOGGER USB 數據采集系統

更新時間:2025-03-13

瀏覽量:2483

品牌：SDI
型號：3330
描述：SDI的3330型G-Logger?是一種低成本、USB供電的便攜式數據采集系統，具有與昂貴得多的系統中常見的強大監測、FFT分析和顯示功能相同的功能。3330以非常實惠的價格為用戶提供了快速、強大和...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SDI 3330 G-LOGGER USB 數據采集系統描述：

數據表

SDI的3330型G-Logger®是一種低成本、USB供電的便攜式數據采集系統，具有與昂貴得多的系統中常見的強大監測、FFT分析和顯示功能相同的功能。3330以非常實惠的價格為用戶提供了快速、強大和全面的實時數據流，并提供了快速設置。

與所有 Silicon Designs 工業加速度計兼容

無需額外的加速度計電源

自動和手動校準程序

+/-1G 從校準證書翻轉或手動輸入

用于實時或采集后數據分析的可調濾波器和 FFT

三個輸入通道支持三個1軸模塊或一個3軸模塊

16 位采樣率，每軸每秒 1 到 10,000 個樣本

以多種速度播放的錄音功能

如果與新的 Silicon Designs 加速度計模塊一起購買，則可進行預配置

不到 5 分鐘的自動設置包括偏差、比例因子等。

最后的配置存儲在內存中并可遠程訪問

包含的軟件具有使用 LabView 平臺構建的熟悉且方便的 UI

3330 G-Logger® 是一款出色的工具，可快速簡單地評估振動和運動，專用于測試插座中的 SDI 加速度計模塊和芯片。它具有三個輸入通道，允許一個三軸模塊或最多三個單軸模塊，或與 SDI EB-L 或 EB-J 測試儀配對以測試表面貼裝加速度計。它還提供加速度計所需的所有電源，因此一旦 G-Logger 連接到您的 PC 或筆記本電腦，就不需要額外的電源。

隨附的軟件具有基于 LabView 平臺構建的用戶界面。3330 采集加速度計數據并以三種不同的格式同時以圖形方式顯示，可以是實時的，也可以是來自先前采集的數據文件：

數據與時間的關系，如示波器

頻譜，顯示幅度與頻率 (FFT)

儀表，顯示電流測量值，例如 DC、RMS 和峰值

擴展或收縮顯示窗口的時間尺度以查看詳細信息或聚合數據，并根據需要暫停、快進或倒回數據。以每軸 1 到 10,000 個樣本/秒的 16 位采樣率直接記錄到計算機或 6 級或更好的 SD 存儲卡。

使用 SDI 加速度計自動或手動配置 3330 只需不到 5 分鐘，或者 SDI 可以在購買時預先配置您的 3330。3330 軟件自動填充兼容 SDI 加速度計的標準校準數據，或輕松輸入個別加速度計的特定數據以獲得絕對精度。3330 還可以在加速度計生命周期中的任何時間按需執行校準檢查，以使用簡單的 +/-1G 翻轉來驗證校準數據。

零至中頻應用

物理性能
外殼尺寸	5.5" x 4.25" x 1.5"
重量	275 grams / 9.5 oz.
外殼材料	壓鑄鋁，塑料
環境
工作溫度	0°C to +55°C (max)
存儲溫度	-40°C to +85°C (max)
濕度	0% - 90%不冷凝
操作性
連接	25針內螺紋D-Sub
USB連接	微型USB（B）
內存類型	SD卡，Micro SD帶適配器
SD卡最大容量	32 GB
電腦配置
操作系統	Windows 10, 8, 7, XP
主機連接	USB2 A型
電源	USB數據線
最大功耗	750 mW
TCP/IP遠程操作	網絡連接請求。
