3A-P-QUAD 7Z07935 激光測量傳感器

更新時間:2025-03-13

瀏覽量:1901

品牌：OPHIR
型號：3A-P-QUAD
描述：BeamTrack 系列 3A-P-QUAD 激光測量傳感器測量激光束位置以及功率和能量。它有一個 12mm 的孔徑，可以測量光束位置到 0.15mm 的精度。它測量 160μW 至 3W 的功率和 ...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

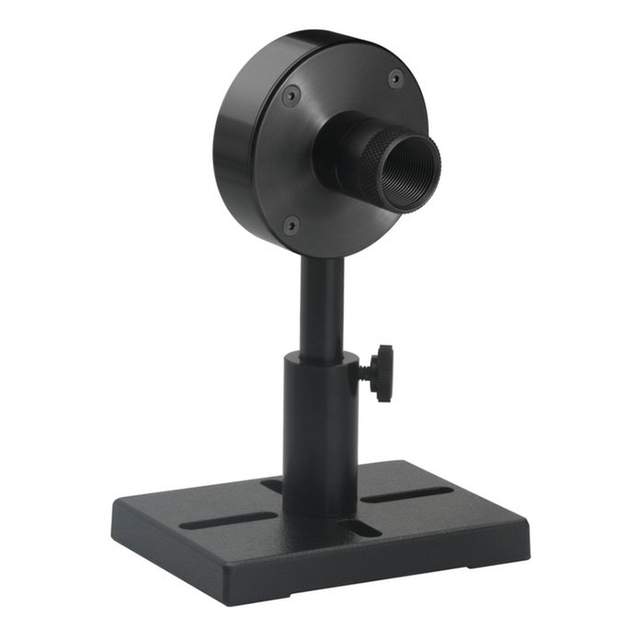

3A-P-QUAD 激光測量傳感器概述：

BeamTrack 系列 3A-P-QUAD 激光測量傳感器測量激光束位置以及功率和能量。它有一個 12mm 的孔徑，可以測量光束位置到 0.15mm 的精度。它測量 160μW 至 3W 的功率和 30μJ 至 2J 的能量。它具有覆蓋0.15至8μm光譜范圍的P型體積吸收器。該傳感器配有一根 1.5m 電纜，可將其連接到電子盒，另一根 0.5m 電纜可將電子盒連接到儀表或 PC 接口。

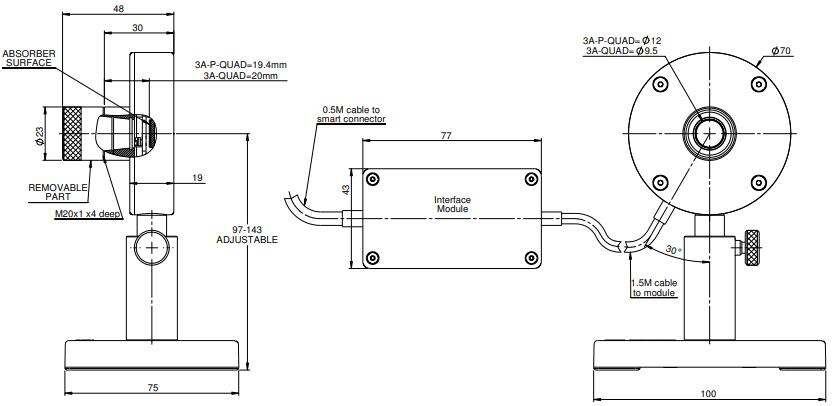

3A-P-QUAD 傳感器圖紙：

主要參數：

吸收器類型	P型
光圈	?12mm
光譜范圍	0.15-8μm
功率范圍	160μW-3W
能量范圍	30μJ-2J
尺寸	?70 寬 x 30 深（毫米）
最大脈沖能量	2J
最大平均功率密度	0.05kW/cm2
響應時間	2.5秒
最大能量密度（<100ns）	1焦/平方厘米
最大能量密度（2ms）	1焦/平方厘米
最大平均功率	3W

問題歸納：

可以使用 BeamTrack 傳感器測量脈沖激光的位置和大小嗎？

因為位置和大小與功率一起測量，所以如果激光以可以測量平均功率的速率發出脈沖，那么也可以測量位置和尺寸。

必須僅將特定傳感器與訂購時使用的儀表一起使用嗎？

Ophir 儀表和傳感器是獨立校準的。每個儀表都具有與另一個儀表相同的靈敏度，誤差在百分之二左右。每個傳感器都獨立于特定儀表進行校準，其校準信息包含在 DB15 插頭中。當傳感器連接到儀表時，儀表會讀取并解釋此信息。由于傳感器的精度通常為 +/-3%，因此插入不同儀表可能產生的額外 0.2% 誤差可以忽略不計，因此使用哪種校準儀表與特定校準傳感器無關緊要。
