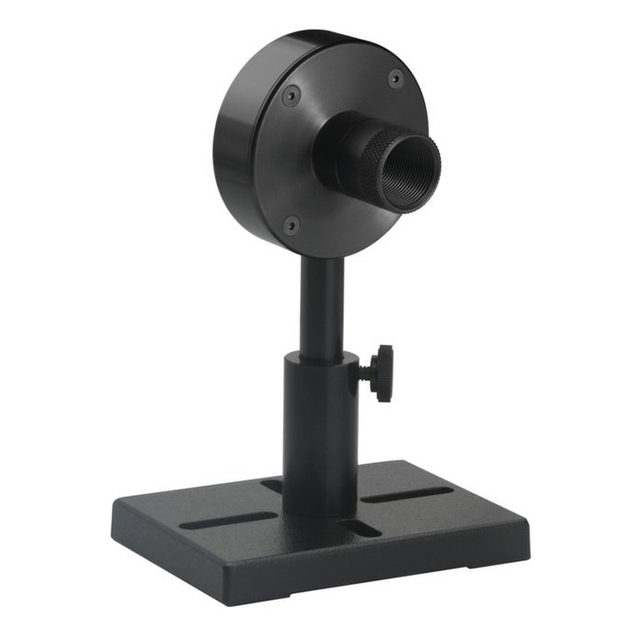

3A 7Z02621 激光功率/能量傳感器

更新時間:2025-03-13

瀏覽量:2223

品牌：OPHIR
型號：3A
描述：3A 是一種很靈敏的基于熱電堆的激光功率/能量傳感器，具有很低的噪聲和漂移。它有一個9.5mm的孔徑。它可以測量從 10μW 到 3W 和從 20μJ 到 2J 的功率。它具有平坦的光譜，涵蓋 0.1...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

3A 激光功率/能量傳感器概述：

3A 是一種很靈敏的基于熱電堆的激光功率/能量傳感器，具有很低的噪聲和漂移。它有一個9.5mm的孔徑。它可以測量從 10μW 到 3W 和從 20μJ 到 2J 的功率。它具有平坦的光譜，涵蓋 0.19 至 20 μm 的光譜范圍。該傳感器帶有一根 1.5 米長的電纜，用于連接到儀表或 PC 接口。

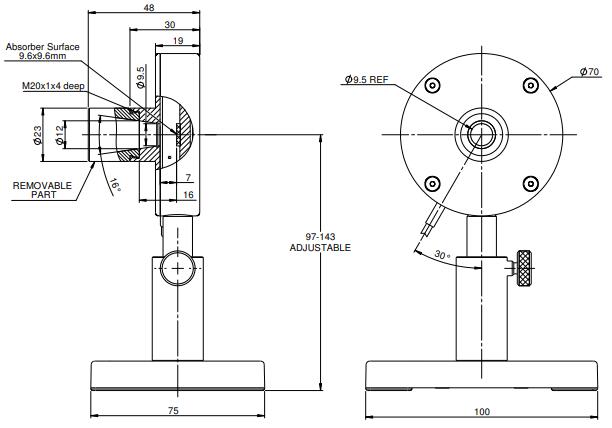

3A 傳感器圖紙：

主要參數(shù)：

吸收器類型	低功耗寬帶
光圈	?9.5mm
光譜范圍	0.19-20μm
功率范圍	10μW-3W
能量范圍	20μJ-2J
尺寸	?70 寬 x 30 深（毫米）
最大脈沖能量	2J
最大平均功率密度	1kW/cm2
響應時間	1.8 秒
最大能量密度（<100ns）	0.3焦耳/平方厘米
最大能量密度（2ms）	2焦耳/平方厘米
最大平均功率	3W

問題歸納：

光譜范圍超出校準波長范圍是什么意思？

規(guī)范開頭所述的光譜范圍表示傳感器可有效使用的波長范圍，即使未針對該范圍指定精確校準。這意味著在校準的波長范圍內，精度是指定和保證的。在更寬的有用波長范圍內，傳感器可用但不能保證精度。一般來說，在這個更寬的范圍內，精度將在 ±15% 以內。

必須僅將特定傳感器與訂購時使用的儀表一起使用嗎？

Ophir 儀表和傳感器是獨立校準的。每個儀表都具有與另一個儀表相同的靈敏度，誤差在百分之二左右。每個傳感器都獨立于特定儀表進行校準，其校準信息包含在 DB15 插頭中。當傳感器連接到儀表時，儀表會讀取并解釋此信息。由于傳感器的精度通常為 +/-3%，因此插入不同儀表可能產生的額外 0.2% 誤差可以忽略不計，因此使用哪種校準儀表與特定校準傳感器無關緊要。

傷害閾值是否取決于功率水平？

熱傳感器的損壞閾值確實取決于功率水平，而不僅僅是功率密度，因為傳感器盤本身在高功率時會變得更熱。例如，Ophir 寬帶涂層的損壞閾值在 10 瓦時可能為50KW/cm²但在300W時僅為10KW/cm²。Ophir 的損壞閾值規(guī)格始終針對特定傳感器的最高使用功率給出。
