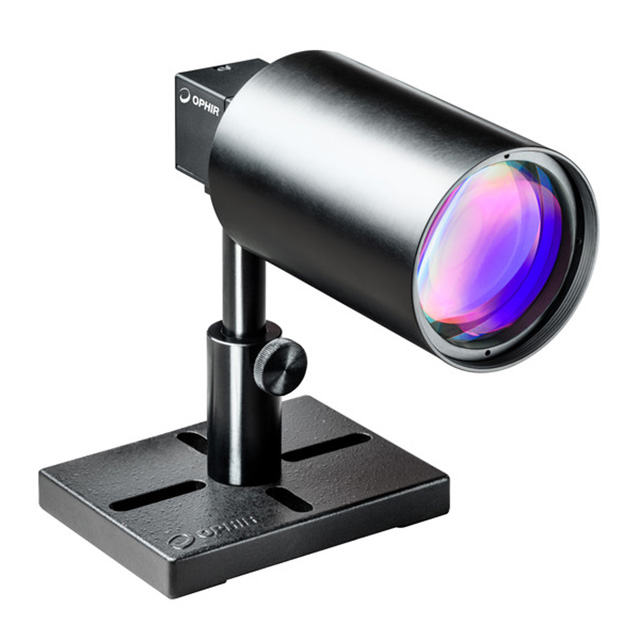

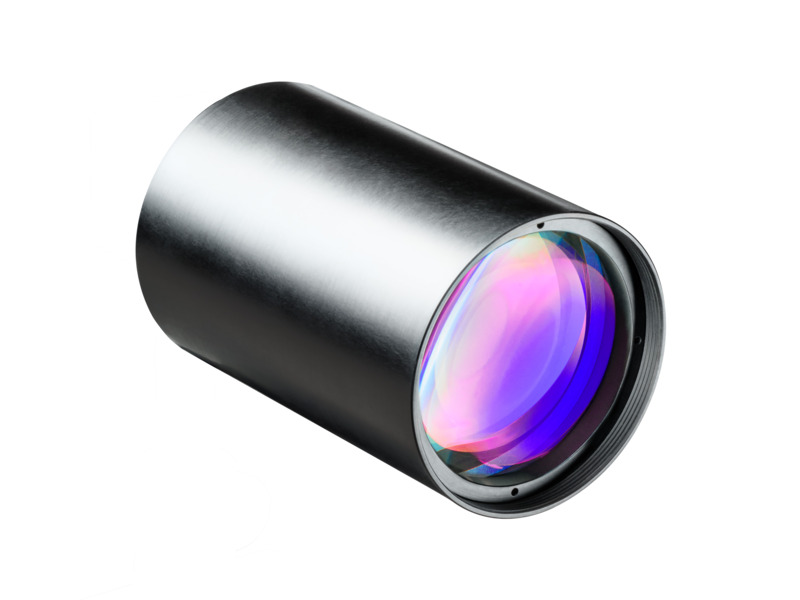

Ophir 4X Beam Reducer 4X大光束適用的C型接口縮束器 SPZ17017

更新時間:2025-03-13

瀏覽量:2185

品牌：Ophir
型號：4X Beam Reducer
描述：Ophir 4X Beam Reducer 4X縮束器是成像系統，它將縮束器前方30cm位置上的平面成像于相機CCD傳感器上，同時還將圖像尺寸縮小4倍并反轉圖像。縮束器使用與相機一起配供的衰減器上的三...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Ophir 4X BEAM REDUCER 4X大光束適用的C型接口縮束器描述：

數據表  用戶手冊

Ophir 4X BEAM REDUCER 4X縮束器是成像系統，它將縮束器前方30cm位置上的平面成像于相機CCD傳感器上，同時還將圖像尺寸縮小4倍并反轉圖像。縮束器使用與相機一起配供的衰減器上的三個螺釘。因?yàn)榭s束后，光束密度會增大4x4=16倍。因此建議比不減少光束時衰減更多的光束。這可以通過額外的外部分束器和衰減器來實現（請參閱訂購信息）。請注意，定制設計的光束減速器比錐形光纖具有更好的圖像質量，因?yàn)樗粫?huì)引入顆粒或不均勻的像素響應。此外，與大多數錐形光纖相比，約1%的圖像失真要低得多。光束減速器與CS安裝的攝像頭不兼容。

主要特點

將大小縮小4倍并反轉

接口

360至1100納米波長范圍

產品規格

光譜范圍	360-1100 nm
損傷閾值	30 mJ for ns pulses
界面	C-mount
減速比	4X
通光孔徑	?50 mm
防反射涂層	針對1064nm和532nm優化的抗反射涂層
尺寸	?60 mm dia x 94mm length
最大光束尺寸	1/2“格式：25x19mm 1/3“格式：18x14mm
梁變形	直徑的80%以上小于1%
光束縮小精度	± 3%
