CPT6030 模擬壓力傳感器描述：

操作說明

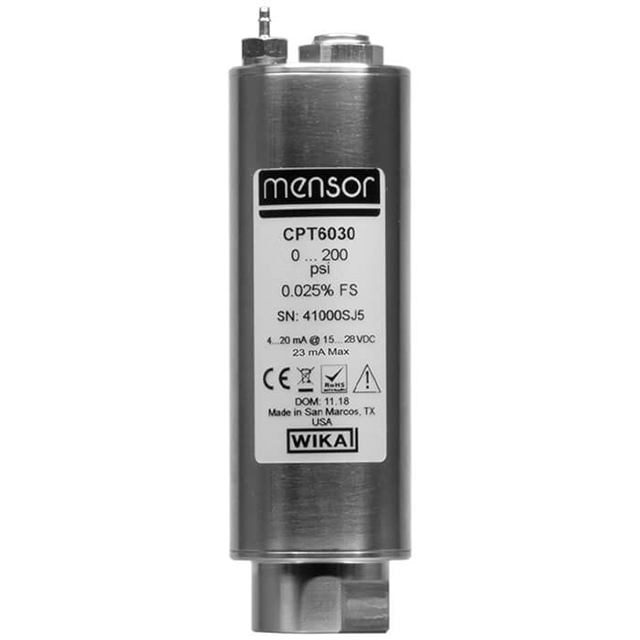

CPT6030 模擬壓力傳感器是一種獨立的壓力傳感儀器，可通過 2 線、4 ... 20 mA 輸出提供高精度壓力測量。該傳感器使用低滯后硅傳感器，在補償溫度范圍內具有電子補償壓力線性度。

CPT6030 在整個壓力和補償溫度范圍內具有特征，可實現 0.025% FS 的精度。該規范包括溫度范圍內的線性度、遲滯、可重復性漂移和參考不確定性。還具有一個以每秒 21 個讀數（47 毫秒）的速率更新的輸出。

應用

模擬壓力傳感器可作為緊湊型校準解決方案用于驗證和調整工業和過程壓力變送器。CPT6030 也可用于 OEM 應用。

例如：

流量校準器、濕度校準器、壓力控制器

用于航空航天風洞校準，也用于汽車傳感器測試

在一般的航空和航天工業中，水文學和海洋學

或者也適用于需要高精度壓力測量和長期校準穩定性的應用。它還可以用作傳輸標準或用于生產設施的壓力校準和測試區域。

功能

CPT6030 是一款智能壓力傳感器，校準和補償數據始終存儲在傳感器上。它可以配置一個數字 RS-232 接口來設置和調整零和量程。該傳感器可配置為表壓、絕壓或雙向壓力類型，壓力范圍低至 25 mbar ... 1,001 bar [10 inH2O ... 15,015 psi]，重新校準周期為 365 天。該模擬壓力傳感器接受 DC 15 ... 28 V 的電壓供應，使其足夠靈活，可用于各種應用。

設計

316L 不銹鋼結構和接液部件在腐蝕性或潮濕環境中使用時非常有用。其緊湊的設計為許多 OEM 應用中的產品設計小型化提供了優勢。壓力連接和外殼可以根據您的應用進行定制。使用 SAE J514/JIC 連接或 Autoclave® F250C 連接可輕松更換標準配件。

應用

校準技術

高精度壓力監測

關鍵應用中的壓力傳感

過程儀表

特殊功能

計量精度：4 ... 20 mA 輸出上為 0.025 % FS

測量范圍：25 mbar ... 1,001 bar [10 inH2O ... 15,015 psi]

電源電壓 DC 15 ... 28 V

溫度補償：-20 ... +75 °C [-4 ... +167 °F]

符合 NAMUR NE43 標準
