CS616 土壤水分電導率溫度傳感器美國Campbell

更新時間:2025-03-13

瀏覽量:2354

品牌：美國Campbell
型號：CS616
描述：CS616測量從 0% 到水飽和的體積含水量。探頭輸出百萬赫茲的振蕩頻率，按比例下降，容易被Campbell Scientific數據采集器所讀取。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

CS616 土壤水分電導率溫度傳感器描述：

用戶手冊  數據表

CS616測量從 0% 到水飽和的體積含水量。探頭輸出百萬赫茲的振蕩頻率，按比例下降，容易被Campbell Scientific數據采集器所讀取。

技術說明

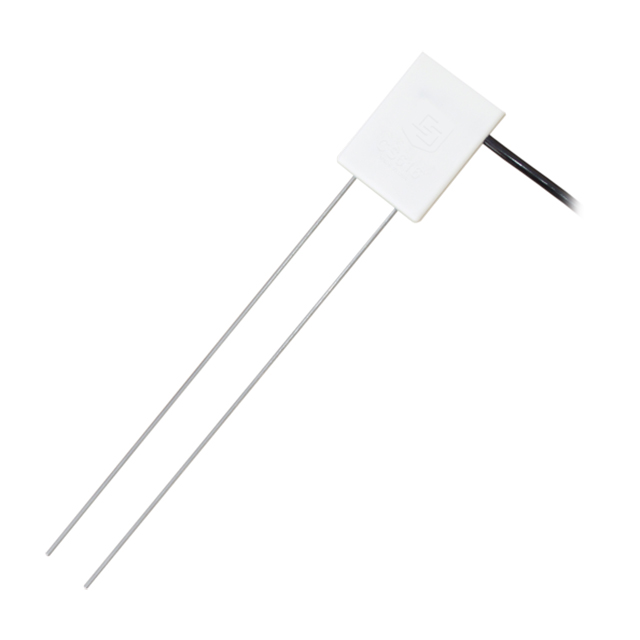

CS616含有連接到測量電子單元的2根30 cm長的不銹鋼探針。電路板用環氧樹脂封裝，連接到電路板的4芯帶屏蔽線纜給探頭提供電源、激活測量以及監測輸出信號。

CS616采用時域反射技術測量多孔介質（例如土壤）的體積含水量。類似TDR100的時域反射主機（測線器）對于CS616并不需要。CS616生成電磁脈沖，消逝行程時間和脈沖反射繼而被測量，用于計算土壤體積含水量。

沿CS616平行探針傳輸的信號被土壤溶液中的自由離子和土壤礦物成分的導電組分所消弱。在大多數應用中，該衰減并不足以影響CS616對土壤含水量變化的響應。CS616的響應曲線較好地被標準校準所描述。不過，在較大電導率的土壤、壓實土、或較高粘土礦物含量的土壤中，應該特定土壤調整校準曲線。在CS616說明書提供了做這些校準調整的指導。

優勢與特點

與大多數Campbell Scientific數據記錄器兼容

高精度

快速響應時間

設計用于長期無人值守的含水量監測

與AM16/32系列多路復用器兼容，允許測量多個傳感器

探桿可以從表面插入，也可以以任何方向埋入表面。

CS616 土壤水分電導率溫度傳感器規格：

測量結果	多孔介質（如土壤）的體積含水量（VWC）
測量范圍	0% 至飽和
含水量精度	±2.5% VWC（使用標準校準，體積 EC 為 ≤ 0.5 dS ^m-1，堆積密度為 ≤ 1.55 g ^cm-3，測量范圍為 0% 至 50% VWC）
所需設備	測量系統
土壤適宜性	長桿和低頻率非常適合低電導率（< 2 dS/m）。
棒	不可更換
傳感器	不可互換
工作溫度范圍	0° 至 +70°C
探頭到探頭的可變性	干燥土壤中 ±0.5% VWC，典型飽和土壤中 ±1.5% VWC
精度	優于 0.1% VWC
分辨率	0.1% VWC
輸出	±0.7 V 方波（頻率取決于含水量）
電流消耗	65 mA @ 12 Vdc（啟用時） 45 μA（靜態典型值）
電源電壓	最低 5 Vdc;最大 18 Vdc
使能電壓	最低 4 Vdc;最大 18 Vdc
電磁	符合CE標準（滿足EN61326靜電放電保護要求。
桿間距	32毫米（1.3英寸）
桿徑	3.2 毫米（0.13 英寸）
桿長	300毫米（11.8英寸）
探頭尺寸	85 x 63 x 18 毫米（3.3 x 2.5 x 0.7 英寸）
電纜重量	每米 35 克（每英尺 0.38 盎司）
重量	280 克（9.9 盎司），不含電纜
