Drain Gauge G3 毛細管滲透計描述：

易于使用

排水量表G3允許您部署多個單元，以負擔得起的成本覆蓋大面積。這是一種非常易于使用的溶滲儀，可提供可靠的浸出、排水和補給監測，而無需大型系統的復雜性。這意味著你可以測量整個農業領域，以更好地量化可變性。G3被設計成安裝在犁層下方，因此種植者可以直接在儀器上進行正常操作，這消除了邊緣效應等問題。此外，排水量計G3可與METER土壤濕度傳感器和降水量計相結合，以比僅將深層排水量視為殘余的方法更準確地估計總水量平衡。

深入了解浸出

排水量計G3是一種被動毛細管滲透計，用于確定從根區排入地下水的水和化學品的體積。一旦安裝在根部區域下方，就可以通過地表端口輕松收集水樣，用于分析化學品、肥料和其他污染物。排水量表不僅由惰性材料制成，因此不會與樣本容器中收集的化合物發生反應，而且具有密封設計，可在飽和和非飽和條件下工作。

無復雜性和費用的可靠性

排水量計G3可準確測量深度排水量，無需安裝復雜的稱重蒸滲儀。以您能夠承受的價格獲得簡化的采樣、簡單的數據收集、較少的維護、可靠的數據和出色的可變性表示。

幾乎不需要電源或維護

蒸滲儀測量的一個挑戰是水可以在埋在地下的容器周圍流動。與傳統的盤式蒸滲儀不同，G3通過使用創新的管道和燈芯設計來糾正這一問題，以保持土壤柱中的土壤張力與安裝現場的天然土壤張力相似。安裝后，G3幾乎毫不費力。除了定期抽取樣本外，它幾乎不需要電源和維護。

專為滿足您的需求而設計

排水量表設計靈活，適合您的獨特應用。不銹鋼或PVC分流控制管固定土壤整體。對于完整的土壤整體，建議使用不銹鋼，對于重金屬浸出的情況，建議使用PVC。

對于大多數應用，我們建議使用附加的排水量表傳感器來測量收集的樣品的電導率、溫度和深度，并幫助確定何時清空樣品池。該傳感器還提供時間序列排水數據，使您能夠將排水與灌溉、施肥或其他事件關聯起來。對于偏遠或排水率高的安裝地點，使用G3 AutoPump自動取樣或排空儲液罐。傳感器和AutoPump可輕松與預裝裝置集成，非常適合與我們的新型ZL6數據記錄器一起使用。

功能：

全密封系統可防止高水位

6.1 cm的排水能力允許大量取樣

使用可選EC傳感器監測溶質通量

可與可選的AutoPump一起使用，在遠程或高排水部署時自動抽取樣本

Drain Gauge G3 毛細管滲透計規格：

測量規格	排水	范圍:吸芯底部 0-61 毫米，儲液室頂部 61-100毫米
		分辨率:0.2 毫米
		精度: ±1.4 毫米
	水深	范圍:0-10,000毫米
		分辨率:1.0 毫米
		準確度: 20°C 時滿刻度的 ±0.25%
		注意: 深度測量精度假定沒有突然的溫度變化。
	溫度	范圍:-40 至 +60 °C
		分辨率:0.10°C
		準確度:±1°C
		注意: 如果在冰中冷凍，壓力傳感器可能會損壞或毀壞。如果水溫可能降至0 °C (32 °F) 以下，請取下傳感器。
	體積電導率(EC)	范圍:0-120 dS/m
		分辨率:0 dS/m
		準確度:+0.01 dS/m 或 ±10%，以較大者為準
		注:EC 測量值已校正為 25°C 的標準溫度。
通訊規范	輸出	DDI 串行或 SDI-12 通信協議
通訊規范	數據記錄器兼容性	METER ZL6 數據記錄器和任何支持 4.0 至 15.0 VDC 電源和串行或 SDI-12 通信的數據采集系統
物理規格	G3 排水表尺寸	質量: 20.0 千克(44.0 磅)，帶不銹鋼 DCT 14.0 千克(31.0 磅)，帶 PVC DCT
	DCT尺寸	長度: 62.5 厘米(24.6英寸) 內徑: 25.4 厘米(10.0英寸) 外徑: 26.4 厘米(10.4英寸) 寬度: 3.3 厘米(1.3英寸)
	水庫尺寸	長度: 81.3 厘米(32.0英寸) 外徑: 11.5 厘米(4.5 英寸)

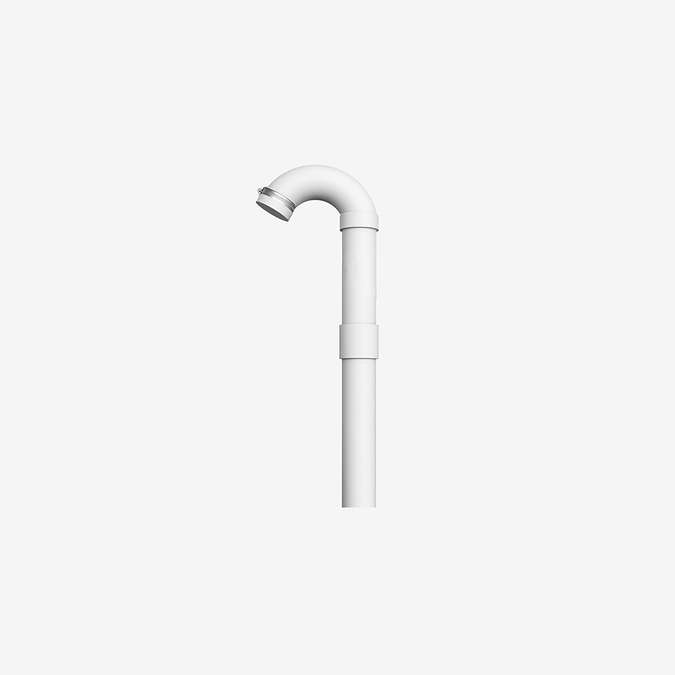

	檢修管尺寸	長度: 180.0 厘米(70.9英寸) 外徑: 6.0 厘米(2.4英寸) 材料: 附表 40 PVC
	傳感器尺寸	長度: 9.0 厘米(3.5 英寸) 直徑: 3.4 厘米(1.3 英寸)
	采樣管尺寸	長度: 3.0 m(118.1in)標準，可定制長度外徑: 6.0 毫米(0.24英寸) 材質: 聚乙烯
	工作溫度范圍	最低: 0°C 最高: 60°C
	工作溫度范圍	注意:如果在冰中冷凍，壓力傳感器可能會損壞或毀壞。如果水溫可能降至0 °C(32°F) 以下，請取下傳感器。
	電纜長度	10.0 m(標準) 20.0 m 40.0 m(最大)
	電纜直徑	6 毫米(0.25 英寸)，最小護套為 0.80 毫米(0.031英寸)
	連接器類型	立體聲插頭連接器或剝線鍍錫線
	立體聲插頭連接器直徑	6 毫米(0.24英寸)
	導體規	20 AWG/21 AWG 排擾線
電氣和時序特性	電源電壓(電源對地)	最小值: 4.0 V 典型: NA 最大值: 15.0 V
	數字輸入電壓(邏輯高電平)	最低: 2.8 V 典型值: 3.6 V 最大值: 5.0 V
	數字輸入電壓(邏輯低電平)	最小值: -0.3 V 典型值: 0.0 V 最大值: 0.8 V
	數字輸出電壓(邏輯高電平)	最低: NA 典型值: 3.6 V 最大值: NA
	電源線轉換率	最小值: 1.0 V/ms 典型: NA 最大值: NA
	電流消耗(測量期間)	最小值: 0.5 毫安典型值: 4.0 毫安最大值: 8.0 毫安
	電流消耗(睡眠時)	最低: NA 典型值: 0.4 毫安最大值: 0.0 毫安
	上電時間(DDI串行)	最小值: 52 毫秒典型: NA 最大值: 100 毫秒
	開機時間(SDI-12)	最低: NA 典型值: 700 毫秒最大值: 750 毫秒
	開機時間(SDI-12、DDI串行禁用)	最低: NA 典型值: 175 毫秒最大值: 200 毫秒
	測量持續時間	最低:NA 典型值: 450 毫秒最大值: 600 毫秒
其他	遵守	根據 ISO 9001:2015 EM ISO/IEC 17050:2010(CE標志)制造
