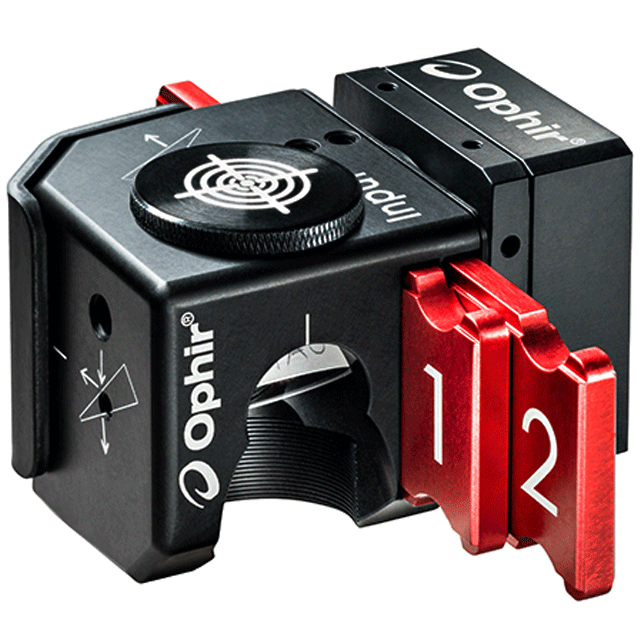

Ophir FSA-HP焦點分析儀

更新時間:2025-03-13

瀏覽量:1984

品牌：OPHIR
型號：FSA-HP
描述：測量 300 – 1100nm 波長的激光束功率分布和焦點尺寸。FSA-HP 的平均功率可以從 <1 到 400 瓦，可高達 5 千瓦，焦斑可以小到 34.5 微米。FSA 還可用于測量焦點在其關鍵啟...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Focal Spot Analyzer焦點分析儀功能特性

用戶手冊

圖像焦點尺寸小至 34.5μm
對于高達 400W 的激光功率和高達 5kW 的 FSA-HP 版本
可測量焦距短至 73mm 的系統
生成未失真的被測激光器樣本
可調衰減最大化系統動態范圍
提供高達 1 x 10 -10的衰減
分析儀包括攝像頭、衰減器、BeamGage 軟件和校準證書
FSA 是相機、分束器、中性密度濾光片和 BeamGage 軟件的組合。

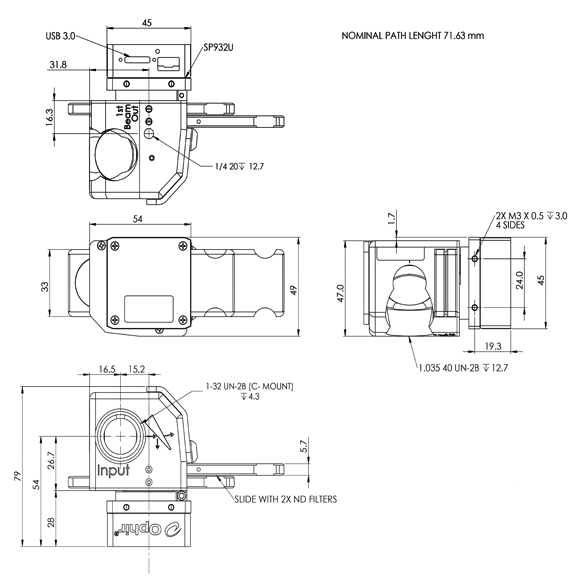

Focal Spot Analyzer焦點分析儀圖紙

FSA-HP 對于近紅外 (~1064nm) 區域 1kW 以上的高功率激光器的焦點位置和輪廓測量，可以使用 FSA-HP 版本。它允許與標準 FSA 相同的操作，但操作高達 5kW 或 15MW/cm 2而不會顯著加熱。只有 0.0001% (1/10 6 ) 的入射光束被反射到 Ophir 光束分析儀，從而實現極高功率和功率密度的光束采樣。

Focal Spot Analyzer焦點分析儀規格

波長	190-1100nm
光束尺寸	34.5μm - 5.3mm
界面	USB 3.0
傳感器類型	CMOS
兼容光源	CW，脈沖
活動區域	7.06 毫米 x 5.3 毫米
元素	2048 × 1536
有效像素間距	3.45 微米 x 3.45 微米
動態范圍	72分貝
全分辨率幀率	24 幀/秒
遵守	CE、UKCA、中國 RoHS

Focal Spot Analyzer焦點分析儀相關配件信息：

FSA-UV-SP932U P/N SP90614

LBS-300s-UV分束器和中性密度濾光片組合+BeamGage專業軟件，軟件許可證，1/1.8“格式2048 x 1536像素相機+NIST實驗室可追溯的從裝置頂部到成像儀的校準路徑長度。配有USB電纜和3個ND濾波器。
FSA-VIS-SP932U P/N SP90615

LBS-300s-VIS分束器和中性密度濾光片組合+BeamGage專業軟件，軟件許可證，1/1.8“格式2048 x 1536像素相機+NIST實驗室可追溯的從裝置頂部到成像儀的校準路徑長度。配有USB電纜和3個ND濾波器。
FSA-NIR-SP932U P/N SP90616

LBS-300s-NIR分束器和中性密度濾光片組合+BeamGage專業軟件，軟件許可證，1/1.8“格式2048 x 1536像素相機+NIST實驗室可追溯的從裝置頂部到成像儀的校準路徑長度。配有USB電纜和3個ND濾波器。
FSA-BB-SP932U P/N SP90617

LBS-300s-BB分束器和中性密度濾光片組合+BeamGage專業軟件，軟件許可證，1/1.8“格式2048 x 1536像素相機+NIST實驗室可追溯的從裝置頂部到成像儀的校準路徑長度。配有USB電纜和3個ND濾波器。
FSA-HP-NIR-SP932U P/N SP90603

LBS-300s-NIR分束器，用于高功率激光器和中性密度濾波器組合+BeamGage專業軟件，軟件許可證，1/1.8“格式2048 x 1536像素相機+NIST實驗室可追溯的校準路徑長度，從裝置頂部到成像器。配有USB電纜和3個ND濾波器。
BGP-LBS-300s-UV-CAL-LT665 P/N SP90481

LBS-300s-UV分束器和中性密度濾光片組合+BeamGage專業軟件，軟件許可證，1“格式2752X2192像素相機像素相機+NIST實驗室可追溯的校準路徑長度，從裝置頂部到CCD陣列。配有USB電纜和3個ND濾光片。
BGP-LBS-300s-VIS-CAL-LT665 P/N SP90482

LBS-300s-VIS分束器和中性密度濾光片組合+BeamGage專業軟件，軟件許可證，1“格式2752X2192像素相機+NIST實驗室可追溯的校準路徑長度，從裝置頂部到CCD陣列。配有USB電纜和3個ND濾光片。
BGP-LBS-300s-NIR-CAL-LT665 P/N SP90483

LBS-300s-NIR分束器和中性密度濾光片組合+BeamGage專業軟件，軟件許可證，1“格式2752X2192像素相機+NIST/實驗室可追溯的校準路徑長度，從裝置頂部到CCD陣列。配有USB電纜和3個ND濾光片。
BGP-LBS-300s-BB-CAL-LT665 P/N SP90484

LBS-300s-BB分束器和中性密度濾光片組合+BeamGage專業軟件，軟件許可證，1“格式2752X2192像素相機+NIST驗室可追溯的校準路徑長度，從裝置頂部到CCD陣列。配有USB電纜和3個ND濾光片。
