HSPR-X 和 HSA-XS快速光接收器系列-特征

1. Si-PIN 和 InGaAs-PIN 光電二極管

2. 波長范圍從 320 到 1700 nm

3. 從 10 kHz 到 2 GHz 的帶寬

4. 最大轉換增益 4.75 x 10³ V/W

5. 最低NEP 11pW/√Hz

通過將光電二極管與久經考驗的FEMTO GHz 放大器技術相結合，我們設計了新型光接收器系列。HSPR-X 和 HSA-XS 提供 2 GHz 的帶寬上限。具有快速 Si-PIN 或 InGaAs-PIN 光電二極管的兩種型號分別覆蓋 320 至 1000 nm 和 900 至 1700 nm 的光譜范圍。由于采用精密的放大器設計，跨阻為 5 x 10³ V/A時的最小 NEP 僅為 11 pW/√Hz 。這允許以 GHz 速度測量 μW 范圍內的光功率電平。

自由空間輸入設計為帶螺紋耦合環的 1.035"-40 螺紋法蘭 (FST) 或無螺紋的 25 mm 圓形法蘭 (FS)。這兩種類型都與來自不同制造商的光學配件廣泛兼容，例如透鏡、管、籠式系統、光學適配器等。

只需擰上 PRA 系列的光纖適配器，即可將 FST 自由空間輸入輕松轉換為光纖連接（FC、FSMA）。

相對大面積的檢測器有助于自由空間應用中的光學聚焦，并在使用可選的光纖適配器時確保高度穩定的耦合。對于檢測器面積小于直徑0.4 mm 的型號，建議僅在有限范圍內使用光纖適配器，因為可能會發生耦合損耗和不穩定。如果重點是高精度光纖測量，使用固定光纖輸入的 FC 模型通常會得到很好的結果。

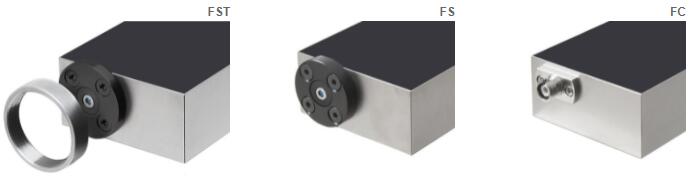

圖1：帶 1.035"-40 外螺紋的 FST 輸入法蘭和帶內螺紋的耦合環；圖2：帶 25 mm 圓形法蘭的 FS 輸入；圖3：帶持久/固定 PC/APC 耦合的 FC 輸入

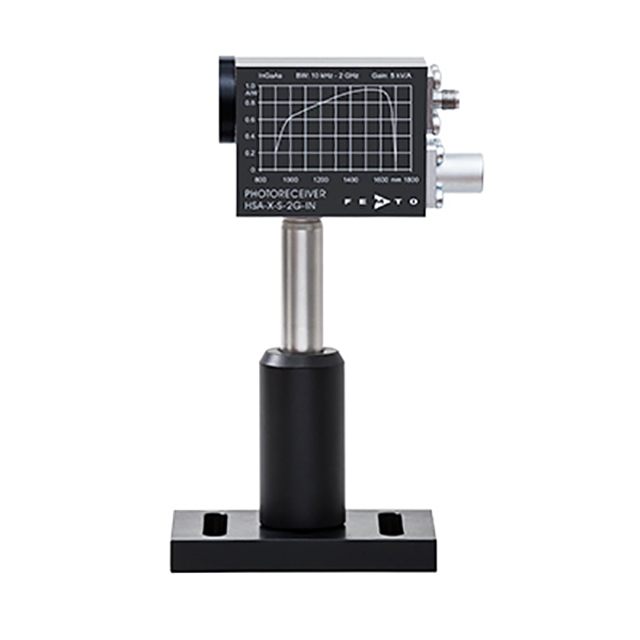

所有 HSA-XS 和 HSPR-X 光電接收器均配備 UNC 8-32 和 M4 螺紋孔，因此可以方便、穩定地集成到標準桿架上的光學系統中。

輸出短路保護。帶螺紋的 M4 和 8-32 安裝孔，用于標準安裝柱。通過 3 針 Lemo ®插座供電 +15 V。配套連接器隨設備提供。可選電源 PS-15 可用。如需更多信息，請查看數據表或聯系 FEMTO。
