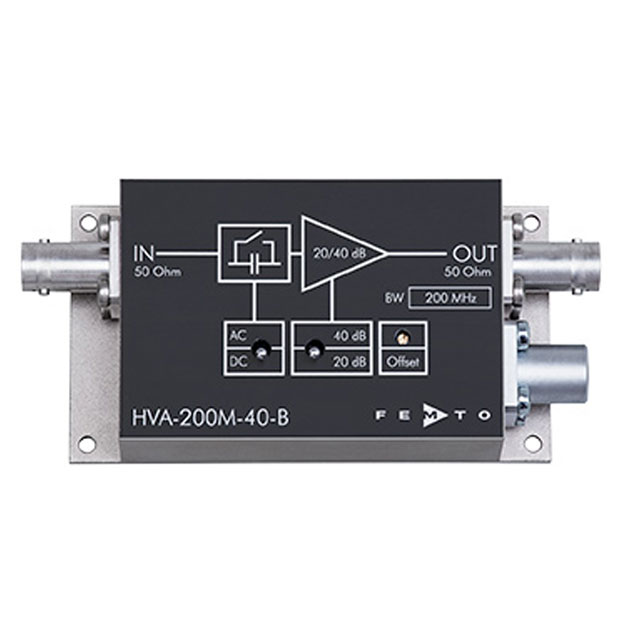

HVA寬帶電壓放大器系列

更新時間:2025-03-13

瀏覽量:2553

品牌：FEMTO
型號：HVA
描述：對于選擇信噪比性能的具有足夠帶寬的放大器應該與信號帶寬相配。然而，要注意哪些不必要的高帶寬會產生更多的帶寬噪聲。HVA系列帶寬電壓放大器具有3中高截止頻率電壓放大器來配對個別測量要求。還有當開關處于...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

HVA寬帶電壓放大器系列-特征

帶寬 DC 至 10、200 或 500 MHz
固定或可變增益高達 60 dB (x 1,000)
噪聲低至 0.9 nV/√Hz
真正的直流耦合，可切換到交流
50 Ω 雙極或 1 MΩ FET 輸入級

帶寬

為獲得良好信噪比性能，請選擇具有與所需信號帶寬相對應的足夠帶寬的放大器。但是，請記住，不必要的高帶寬會引入更多的寬帶噪聲。因此，FEMTO 提供具有三種不同上限截止頻率的 HVA 電壓放大器，以滿足不同的測量要求。與所有 FEMTO 可調增益放大器一樣，在不同增益設置之間切換時帶寬保持不變，這對于測量快速信號和脈沖非常重要。

具有零輸出偏移的真正直流耦合

真正的直流耦合對于準確的脈沖放大和分析非常重要，尤其是當出現不同的脈沖長度時，例如數字代碼或持續時間為微秒至毫秒的瞬變。如果放大器是 AC 耦合的或有一個大的輸出偏移要通過示波器的 AC 設置去耦合，那么測量中將出現明顯的下沖和基線偏移。因此，即使是 500 MHz 型號，所有 HVA 放大器都提供真正的直流耦合和可調輸出偏移控制。

極低的輸入噪聲

低輸入噪聲對于良好的信噪比非常重要，尤其是在放大小信號時。所有 HVA 放大器都針對最小輸入噪聲進行了優化，可達到低至 0.9 nV/√Hz 的出色值。

應用

示波器和瞬態記錄器前置放大器
光電倍增管和微通道板放大器
時間分辨脈沖和瞬態測量
數字信號的放大（任何數字代碼都沒有基線偏移）

模型	HVA- 10M-60-B	HVA- 10M-60-F	HVA- 200M-40-B	HVA- 200M-40-F	HVA- 500M-20-B
較低的截止頻率	直流/1 kHz	直流/1赫茲	直流/1 kHz	直流/1赫茲	直流電
上截止頻率	10兆赫	10兆赫	200兆赫	200兆赫	500兆赫
增益 [分貝]	40/60	40/60	20/40	20/40	20
輸入電壓噪聲 [/√Hz]	0.9 納伏	4.7 納伏	1.2 納伏	4.5 納伏	3.0 納伏
輸入電壓漂移	1 微伏/°C	2 微伏/°C	1 微伏/°C	5 微伏/°C	10 微伏/°C
輸入阻抗	50 歐姆	1兆歐	50 歐姆	1兆歐	50 歐姆
數據表	147 KB	146 KB	149 KB	147 KB	149 KB
