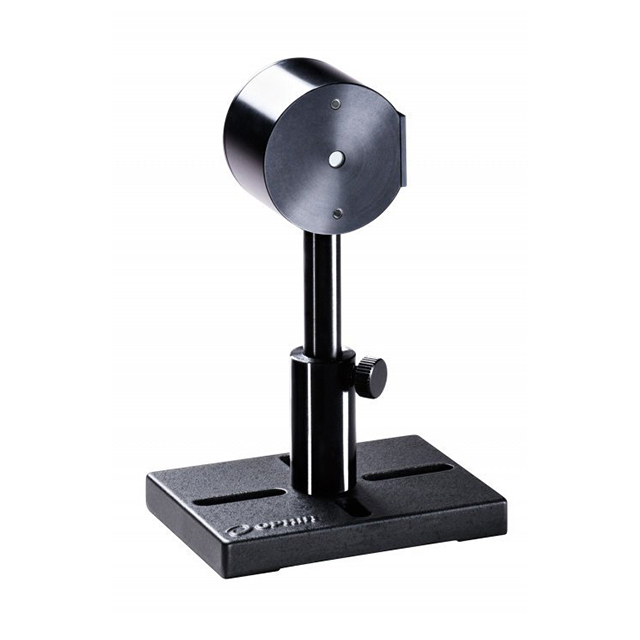

IS-1-2W 7Z02484 激光測量探頭

更新時間:2025-03-13

瀏覽量:2081

品牌：OPHIR
型號：IS-1-2W
描述：IS-1-2W 是經過校準的 1” 內徑積分球光電二極管激光測量傳感器。它用于測量高達 +/-50 度的發散光束，尤其是來自光纖的光束。它有一個 5mm 的孔徑，可以測量 500nW 到 2W 的功率...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

IS-1-2W 1"內徑積分球光電二極管激光測量傳感器概述：

IS-1-2W 是經過校準的 1” 內徑積分球光電二極管激光測量傳感器。它用于測量高達 +/-50 度的發散光束，尤其是來自光纖的光束。它有一個 5mm 的孔徑，可以測量 500nW 到 2W 的功率。它涵蓋從 0.22 到 1.1μm 的光譜范圍。該傳感器帶有一根 1.5 米長的電纜，用于連接到儀表或 PC 接口。

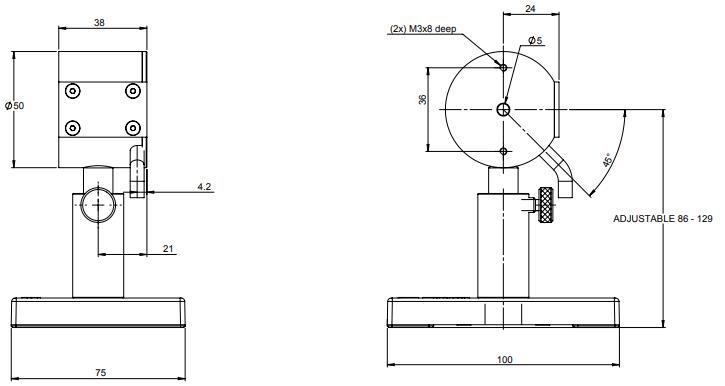

IS-1-2W 傳感器圖紙：

主要參數：

光圈	?5mm
光譜范圍	220-1100nm
功率范圍	500nW-2W
尺寸	?50W x 38 D（毫米）
最大脈沖能量	600微焦
最大平均功率密度	1kw/cm2
響應時間	0.2秒
最大平均功率	2W
最大光束發散	±50 度
對光束大小的敏感性	±2%

問題歸納：

當有發散光源時，使用積分球，它們是如何工作的？

當有發散光源時使用積分球，積分球的內表面涂有以散射、非鏡面方式高度反射（通常為 99%）的表面。因此，當發散光束射到積分球壁上時，光線會被反射和散射多次，直到射到球壁上任何地方的光都具有相同的強度。放置在球體中的檢測器獲得與其他任何地方相同的強度，并且檢測器檢測到的功率與光束發散無關的總入射功率成正比。（檢測器的布置使其只能看到散射光而看不到入射光束），理想的積分球表面具有朗伯反射特性。
