英國Pulsar ISM 5.0 插入式磁力流量計

更新時間:2025-03-13

瀏覽量:1988

品牌：英國Pulsar
型號：ISM 5.0
描述：ISM 5.0 電磁流量計是一種精確、低成本的插入式磁力流量計，可替代全通徑磁力流量計。測量直徑為 80 毫米至 1800 毫米（3 英寸至 72 英寸）的全管中的水和導電液體的流量。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

ISM 5.0 插入式磁力流量計描述：

用戶手冊  數據表

ISM 5.0 電磁流量計是一種精確、低成本的插入式磁力流量計，可替代全通徑磁力流量計。測量直徑為 80 毫米至 1800 毫米（3 英寸至 72 英寸）的全管中的水和導電液體的流量。

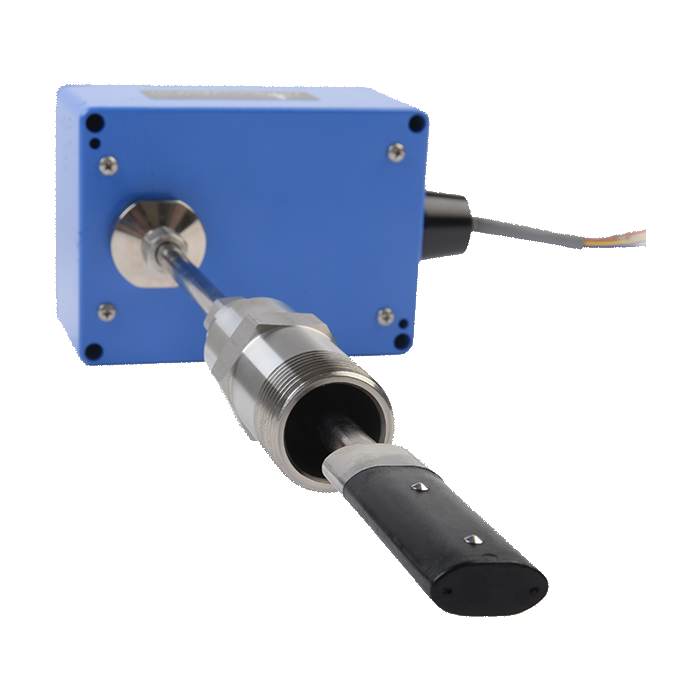

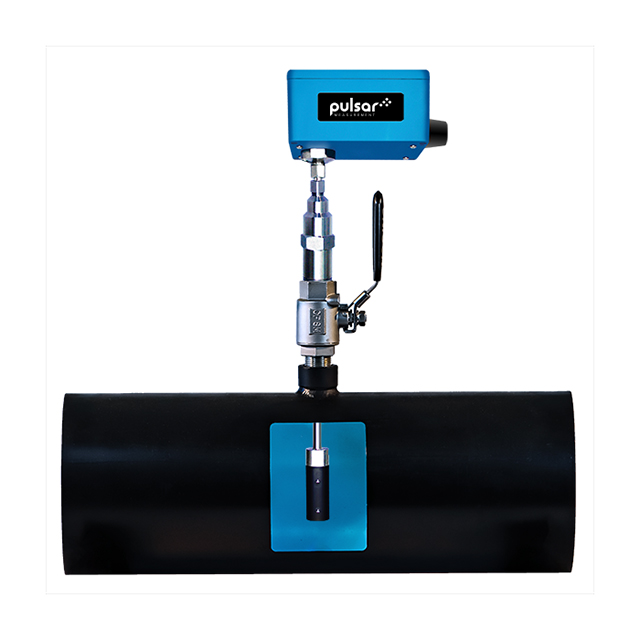

ISM 5.0 雙對電極傳感器通過管壁上的水龍頭插入。它可以很容易地安裝在新的管道系統中，也可以通過熱水龍頭安裝在含有流動液體的加壓管道中。沒有活動部件，因此對流動的阻礙和壓降最小。通過全端口球閥安裝，無需關閉流量即可輕松縮回和重新插入。雙電極傳感器和連續自動歸零功能即使在低流速下也能提供高精度。

特點

無活動部件的電磁

簡化的熱抽頭插入設計

安裝在直徑為 80 mm - 1800 mm （3 in - 72in）的管道中

可選 4-20 mA、0-5 V 或 0-10 V 輸出

0-500 Hz 頻率輸出

可擴展的脈沖輸出

規格

流量測量范圍	0.031 m/s 至 6.2 m/s（0.1 ft/s 至 20 ft/s），200：1 量程比
批準	NSF 61 和 372
準確性	讀數的 ±0.61 m/s 至 6.2 m/s（2 英尺/秒至 20 英尺/秒）的讀數的 1.0%±0.0061 m/s （0.2 ft/s）低于 0.61 m/s （2 ft/s）
標稱管道尺寸	DN 75 mm 至 1800 mm（3 英寸至 72 英寸深）
液體溫度范圍	-26 °C 至 121 °C（-15 °F 至 250 °F）
工作溫度（電子元件）	-28 °C 至 65 °C（-20 °F 至 150 °F）
最大工作壓力	14 巴（200 psi）
壓降	在 3.65 米/秒（12 英尺/秒）時小于 0.007 bar （0.1 psi）
電導率范圍	20 至 60,000 μSiemens/cm
電源輸入	20-28 V DC，24VDC 時為 250 mA （6 W） 20-28 V AC，50/60 Hz，8 VA
模擬輸出	可選 4-20 mA、0-5 V 或 0-10 V
頻率輸出	0-15 V 峰值脈沖，0-500 Hz
可擴展脈沖輸出	隔離式固態干觸點，額定值 50 V DC，最大 100 mA 脈沖持續時間：0.5 秒、1 秒、2 秒或 6 秒
信號電纜長度	7.6 米（25 英尺）PVC 護套多芯
電子外殼	IP 68 粉末涂層鑄鋁
接液材料	316L不銹鋼，聚丙烯
運輸重量	2.75公斤（6磅）
