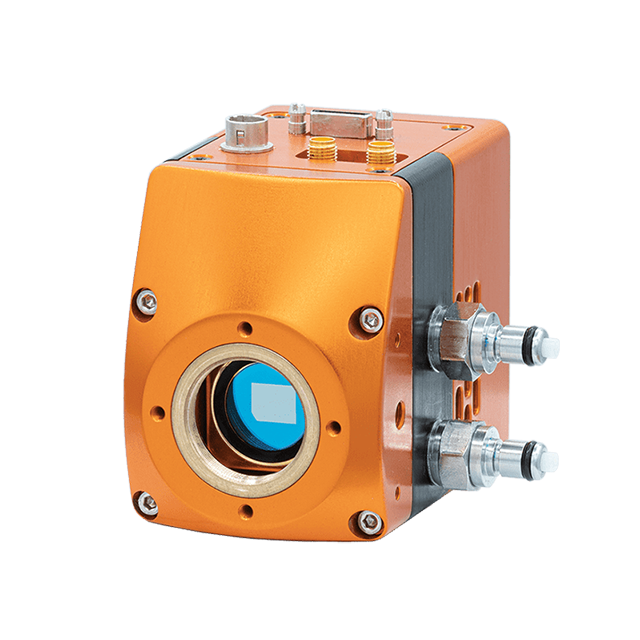

英國Raptor Photonics Ninox 1280 高分辨率、低噪聲、冷卻、數字VIS-SWIR InGaAs相機

更新時間:2025-03-13

瀏覽量:2210

品牌：美國Torrent Photonics
型號：Ninox 1280
描述：Ninox 1280 使用 1280 x 1024 InGaAs 傳感器，可提供 0.6μm 至 1.7μm 的可見光延伸，以實現高靈敏度科學成像。冷卻至 -15°C 后，該相機在此溫度下可實現 <2...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

英國Raptor Photonics Ninox 1280 高分辨率、低噪聲、冷卻、數字VIS-SWIR InGaAs相機描述：

US Letter數據表  A4數據表  用戶手冊

Ninox 1280 使用 1280 x 1024 InGaAs 傳感器，可提供 0.6μm 至 1.7μm 的可見光延伸，以實現高靈敏度科學成像。冷卻至 -15°C 后，該相機在此溫度下可實現 < 2,000e/p/s 的典型暗電流讀數，從而允許更長的曝光時間。這是用于高清分辨率 SWIR 相機的最低暗電流讀數。10μm x 10μm 像素間距可實現最高分辨率成像。該攝像頭將提供高的場景內動態范圍，達到69dB，能夠同時捕捉場景的明亮和黑暗部分。

Ninox 1280 提供 12 位 Camera Link 輸出，運行頻率范圍為 10Hz 至 60Hz。該相機將配備板載自動增益控制（AGC），可實現從低光到亮光的對比度成像，以及板載智能 3 點非均勻校正（NUC）算法，提供高質量的圖像。與所有 Raptor 相機一樣，Ninox 1280 結構緊湊且堅固耐用。

特點

VIS-SWIR 技術 – 實現 0.6μm 至 1.7μm 的高靈敏度成像

高清格式（1280 x 1024） –VIS-SWIR 區域中可用的分辨率

10μm x 10μm 像素間距 – 實現高分辨率的 VIS-SWIR 圖像

< 50 個電子的讀出噪聲 – 實現高的 SWIR 檢測限

冷卻至 -15°C – 啟用低暗電流以實現更長時間的曝光

高場景內動態范圍 - 69dB - 能夠同時捕捉場景的明亮和黑暗部分

板載智能 3 點 NUC – 實現高質量的圖像

應用

藝術品檢查

天文學

梁輪廓

高光譜成像

顯微術

半導體檢測

太陽能電池檢測

溫度記錄

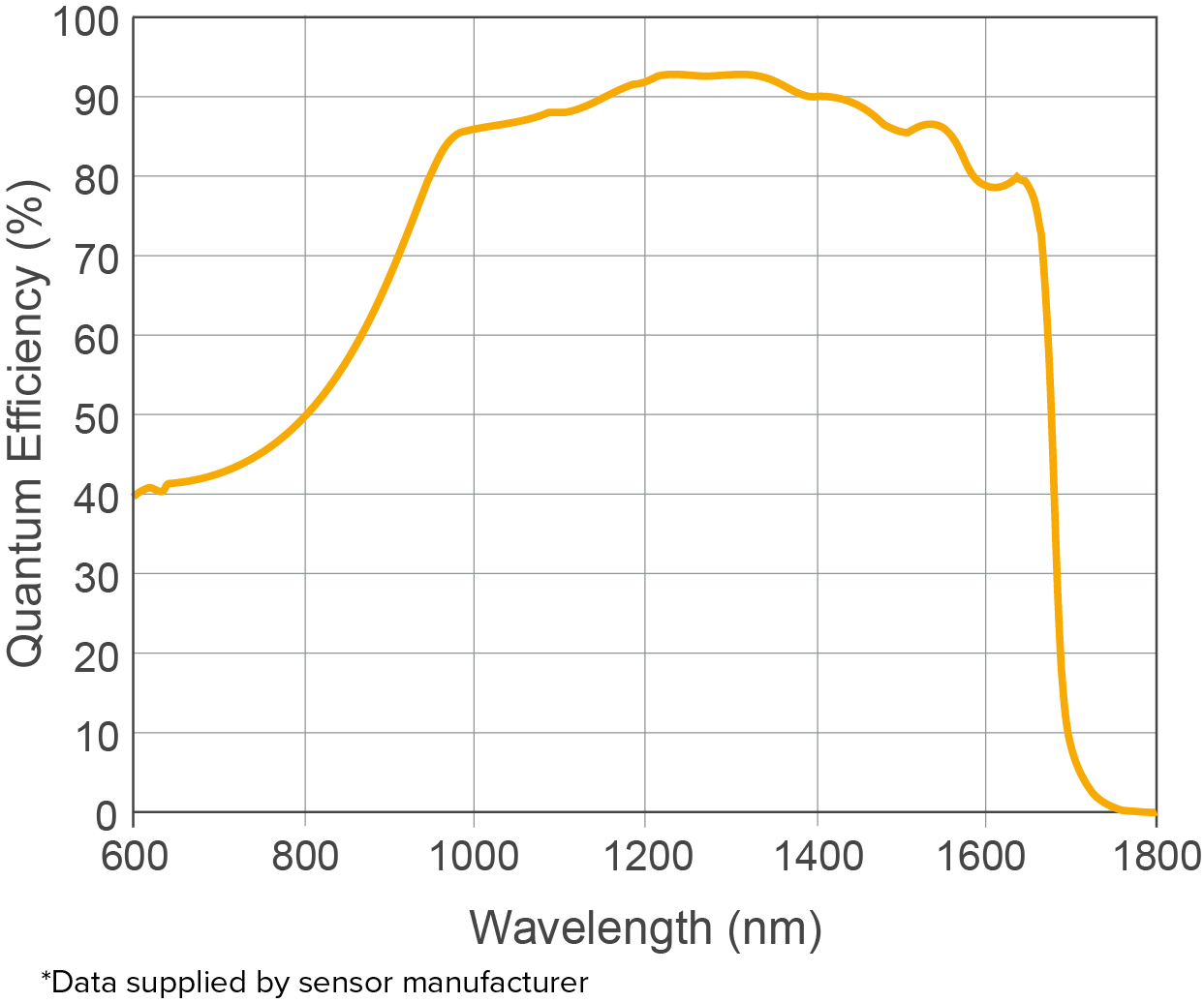

QE 曲線

技術規格

傳感器類型	InGaAs PIN-Photodiode
有效像素	1280 x 1024
像素間距	10μm x 10μm
有效面積	12.8mm x 10.24mm
光譜響應	0.6μm to 1.7μm
噪聲 (RMS)	LG: < 190e- (160e- typical) HG: 28e
量子效率	>90% @ 1.3μm
像素深度	LG: 450ke- HG: 10ke
像素可操作性	>99.5%
暗電流	< 4,000 @ -15°C (2,000 typical)
數字輸出格式	12bit Camera Link (Medium Configuration)
曝光時間	LG: 20μs to 10s HG: 40μs to 80ms
快門形式	Global shutter
幀速	10 – 60Hz
光學接口	C-mount (selection of SWIR lens available)
動態范圍	LG: 69dB HG: 47dB
觸發接口	Trigger IN and OUT - TTL compatible
電源	12V DC ±5%
TEC	Active, ΔT = 35°C
圖像校正	3 point NUC (offset, Gain & Dark Current) + pixel correction
串行通訊控制功能	Exposure, intelligent AGC, Non Uniformity Correction, Gamma, Pk/ Av, TEC, ROI
相機功耗	< 8W (TEC ON, NUC ON)
工作溫度	-20?C to +55?C
儲存溫度	-30?C to +60?C
尺寸&重量	87.30mm x 78.86mm x 79.30mm / 550g
