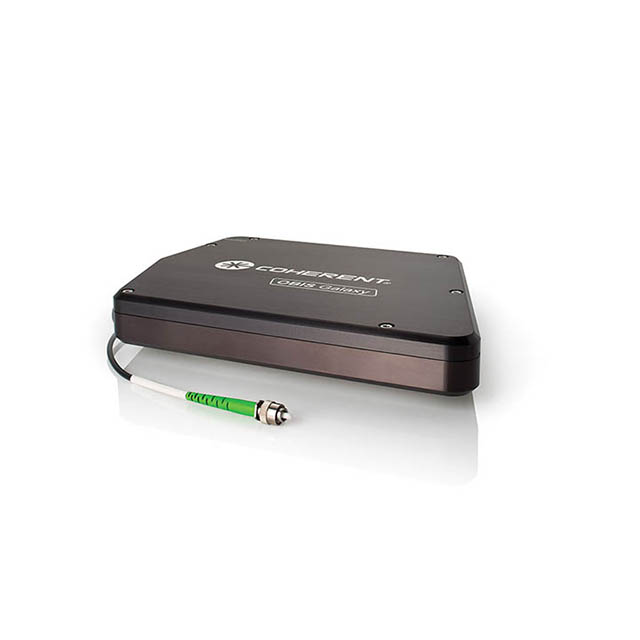

美國Coherent OBIS Galaxy激光耦合器 1363484

更新時間:2025-03-13

瀏覽量:2505

品牌：美國Coherent
型號：OBIS Galaxy
描述：Coherent Galaxy 光束耦合器提供了一種簡單的方法來構建和升級您的激光系統需求，使其具有更多波長和更大的功率。簡單的 FC 光纖連接器輸入可實現快速簡單的集成。Coherent 用于 Ga...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Coherent OBIS Galaxy激光耦合器描述：

數據表

Coherent Galaxy 光束耦合器提供了一種簡單的方法來構建和升級您的激光系統需求，使其具有更多波長和更大的功率。簡單的 FC 光纖連接器輸入可實現快速簡單的集成。Coherent 用于 Galaxy 輸入的 Ultra-Flat FC/PC 連接器（UFC）提供內置的精確光束對準功能。Coherent 的輸出光纖是標準的 FC/APC，具有延長壽命的界面以及跨波長的恒定 NA（數值孔徑）。

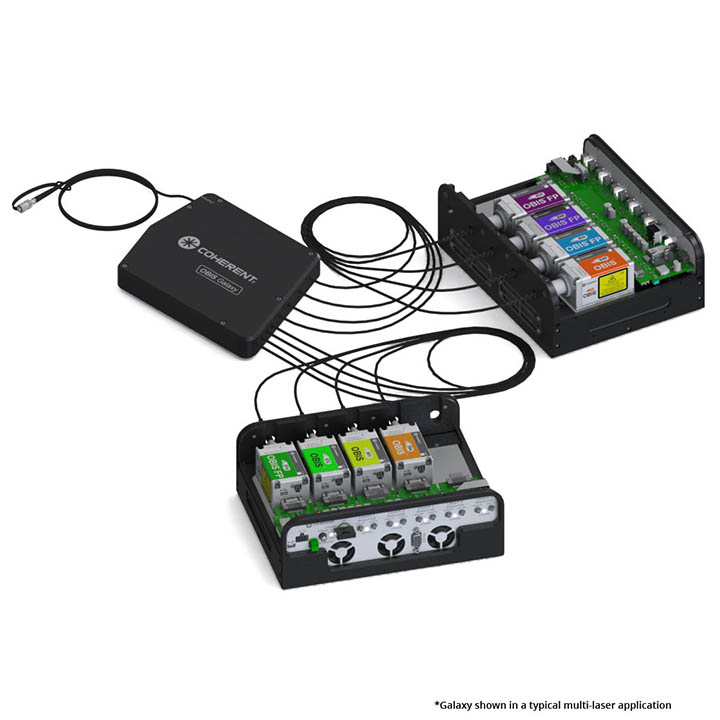

折射設計，有助于消除昂貴的光學涂層并保持偏振。OBIS Galaxy 是將多達 8 臺激光器組合到單根輸出光纖中的選擇。選擇帶有 UFC 的 OBIS 光纖尾纖激光器，以集成到 Galaxy 中。

主要特點：

8 個輸入，可接受 405、445、488、514、532、561、594、640 nm

單輸出光纖、單模、保偏、恒定 NA 和 2 米長

高功率傳輸，每通道的典型吞吐量為 60%

緊湊、扁平的設計

用于遠程功能和熱管理的可選激光盒

產品規格

梁類型	光纖輸出，F(xiàn)C/APC
光纖輸出連接器	FC/APC
光纖數值孔徑（NA）（1/e2）	0.055
光纜長度（米）最小值	2
纖芯直徑（微米）	3
環境溫度，工作條件（°C）最低	10
環境溫度，工作條件（°C）最大值	50
儲存溫度（°C）最低	-20
存儲溫度（°C）最高	60
最大沖擊容限（g， 6 milliseconds）	30
空間模式	單模，TEM00
光纖輸出與 SM-PM 跳線兼容	No
尺寸、長度（毫米）	228.6
尺寸、寬度（毫米）	169.6
尺寸、高度（毫米）	29.1
重量（公斤）	1.4
尺寸、寬度（英寸）	6.7
尺寸、長度（英寸）	9
尺寸、高度（英寸）	1.1
