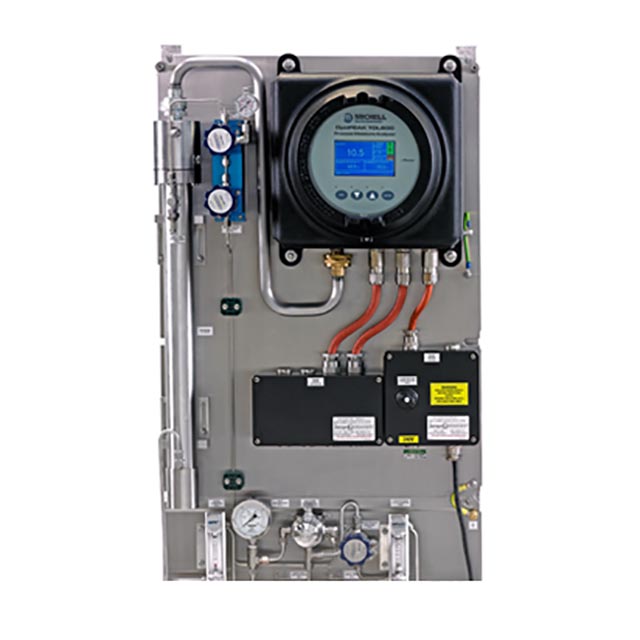

OptiPEAK TDL600 天然氣露點分析儀 PST/Michell

更新時間:2025-03-13

瀏覽量:2676

品牌： PST/Michell
型號：OptiPEAK TDL600
描述：TDLAS 分析儀，在成分變化的天然氣和沼氣中，進行全自動的，在線濕度測量。 OptiPEAK TDL600 激光分析儀采用激光光譜吸收原理和信號處理技術，是一款高穩定性，性能不錯的分析儀，主要用于...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

OptiPEAK TDL600 天然氣露點分析儀描述：

產品手冊  數據表

快速響應，天然氣水份準確測量

特點

D-MET系統: 出廠前設定氣體組分等，生物甲烷和頁巖氣混合

量程范圍低達 1 ppmV

耐酸氣環境

簡便的安裝和設置功能

低成本維護

Eexd防爆外殼，符合IECEx，ATEX, UKCA 和 cQPSus 認證

完整的取樣系統

基于密析爾40年的專業經驗設計，質量已經過驗證

TDLAS 分析儀，在成分變化的天然氣和沼氣中，進行全自動的，在線濕度測量。 OptiPEAK TDL600 激光分析儀采用激光光譜吸收原理和信號處理技術，是一款高穩定性，性能不錯的分析儀，主要用于天然氣中濕度的測量。采用非接觸測量技術，只需少的維護成本，甚至在苛刻的條件下，例如測量過程中改變沼氣或酸氣的含量。這款分析儀取得了所有危險場合的認證，具有不錯的性能，高穩定性和靈敏度。

OptiPEAK TDL600可用于測量天然氣中含氫量高達20%，無需升級設備

規格

測量技術	TDLAS
量程范圍	1 ppmV 到 1000 ppmV
精度	±1% 讀數 >100 ppmV ±1ppmV <100 ppmV
重復性	<1 ppmV (長期穩定 <0.1 ppmV/每年)
測量極限	1 ppmV
測量單位	ppmV, lb/MMSCF, (ISO18453 or IGT#8), mg/Nm3, dew point °C or °F
響應速度	光路反饋 0.2s 刷新顯示 2 to 3s
工作溫度	室內版：+10°C到+45°C 室外版：–20°C ~ +45°C 帶冷卻選型的室外版：–20°C ~ +55°C
電氣參數
電壓	110 V AC 或 230 V AC 50/60Hz
供電	室內安裝: 80W 室外安裝: 180W
模擬信號	輸入: 2 x 4-20 mA 用戶可配置輸出: 3 x 4-20 mA, 3個警報 250 V AC, 10A
數字通信	RS485 ModBus RTU
數據記錄	用戶可選擇采樣周期，從10秒到1天，記錄相關參數
本地顯示	4.3” 液晶觸摸屏
電氣接口	3 x M20
校驗
出廠模式	3 點，溯源到NPL 和 NIST
推薦校驗	根據用戶需求
機械指標
樣氣流量	1 Nl/分樣氣， 1 到 5 Nl/分樣氣過濾旁路
進氣壓力	最大 1450 psig (100 barg)
出氣壓力	出氣口 0.7 到 1.4 bara, 過濾旁路最大到 3 barg
工作環境	室內/室外 -20 ~ 60°C. 最高 95% RH
外殼標準/包裝	鋁合金，防爆外殼， IP66,NEMA 4
氣路端口	1/4” NPT (F)
重量	40kg (88lbs) (不帶取樣系統)
取樣系統外殼	304L 或 316L 不銹鋼
危險場合認證	ATEX: II 2 G Ex d ib op is IIC T5 Gb IECEx: Ex d ib op is IIC T5 Gb Tamb –20°C ~ +60° cQPSus: Class I, Division 1, Groups A, B, C, D, T5 TC TR Ex: Tamb –20°C ~ +60°C, IP661 Ex d ib op is IIC T5 Gb
