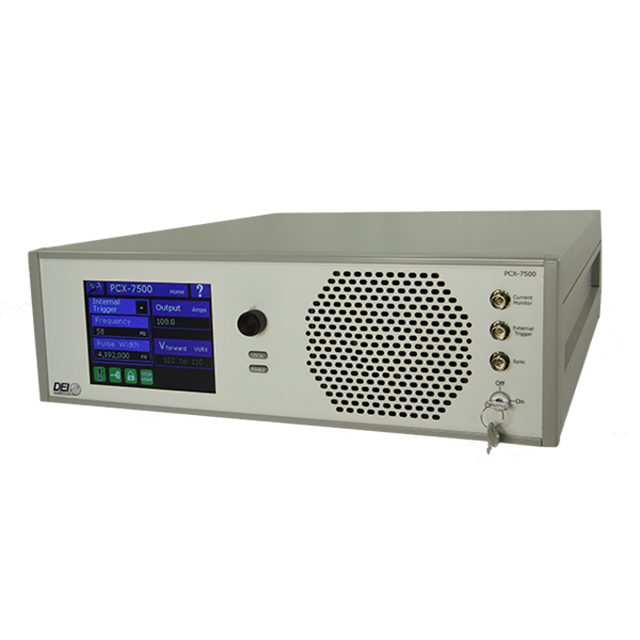

PCX-7500-102 450A 102V 脈沖激光二極管驅動器

更新時間:2025-03-13

瀏覽量:2211

品牌：BNC/DEI
型號：PCX-7500-102
描述：PCX-7500 是一種風冷式高功率脈沖電流源，設計用于驅動激光二極管、條和陣列。輸出電流可設置為 10 A 至 450 A，順從電壓為 94 V 至 102 V。脈沖寬度可在 4 μs 至 5,00...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PCX-7500 是一種風冷式高功率脈沖電流源，設計用于驅動激光二極管、條和陣列。輸出電流可設置為 10 A 至 450 A，順從電壓為 94 V 至 102 V。脈沖寬度可在 4 μs 至 5,000 μs 之間調節，頻率為 8 Hz 至 10,000 Hz。

PCX-7500 可通過其直觀的前面板控件進行操作。彩色 QVGA LCD 提供所有操作參數的即時視覺確認，包括脈沖電流設定點、內部觸發脈沖寬度、內部觸發頻率和錯誤/故障消息。

對于自動化應用，通過 RS-232、USB 和以太網計算機接口提供對儀器的完全控制。內部非易失性存儲器中最多可存儲四種系統配置，可即時調用常用配置。

激光二極管通過低阻抗帶狀線電纜連接到 PCX-7500，旨在保持高速電流脈沖的保真度。輸出連接器是互鎖的，因此當連接器被移除時 PCX-7500 將被禁用。

位于方便位置的前面板 BNC 連接器允許 PCX-7500 被外部觸發和同步，用于專門的互連設備應用。觸發器的輸入阻抗可選擇為 50Ω 或 10,000Ω。同步輸出脈沖與輸出電流脈沖的前沿同步，并通過內部或外部觸發激活。

輸出電流從 10 A 到 450 A

輸出電壓高達 102 V

上升和下降時間小于 15 us

直觀的彩色觸摸屏控制。

隨附 RS-232、USB 和以太網計算機接口

10 A 至 450 A 輸出電流可根據簡單的安全操作臺進行調節。

根據 PCX-7500 的型號，可以使用不同的順從電壓。

簡單易用的觸摸屏操作。

四種系統配置可以存儲在內部非易失性存儲器中。

通過 RS-232、USB 或以太網接口完成計算機控制。

提供低阻抗帶狀線輸出電纜。

內部或外部觸發。

電流和電壓監控 BNC 連接。

PCX-7500 系列設計用于驅動壓降高達 110V 且輸出功率高達 1000W 的激光二極管、bar 和陣列。
