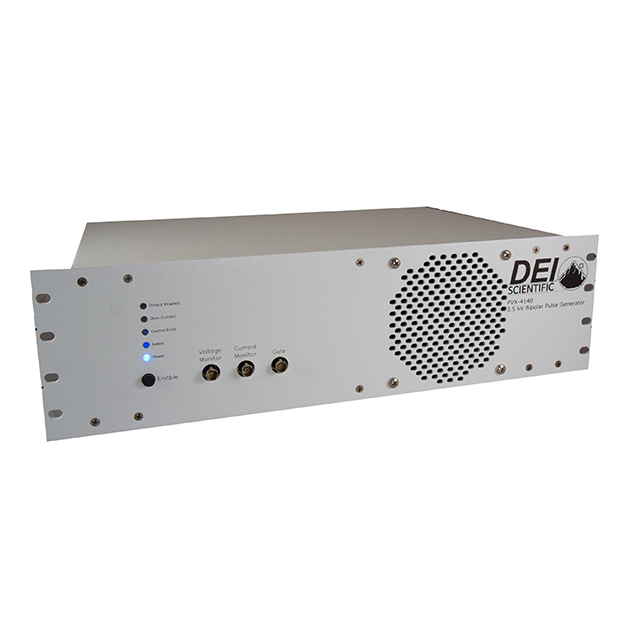

PVX-4141 3.5KV 雙極脈沖發生器

更新時間:2025-03-13

瀏覽量:2449

名稱：BNC
型號：PVX-4141
描述：PVX-4141脈沖發生器是一種直接耦合、風冷、固態半橋（圖騰柱）設計，提供同樣快速的脈沖上升和下降時間，低功耗，幾乎沒有過沖、下沖或振鈴。它具有過電流檢測和關閉電路，以保護脈沖發生器免受負載或互連電...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PVX-4141 3.5KV 雙極脈沖發生器描述：

用戶手冊  應用筆記

PVX-4141脈沖發生器是一種直接耦合、風冷、固態半橋（圖騰柱）設計，提供同樣快速的脈沖上升和下降時間，低功耗，幾乎沒有過沖、下沖或振鈴。它具有過電流檢測和關閉電路，以保護脈沖發生器免受負載或互連電纜中的電弧和短路造成的潛在損壞。

更新了PVX-4141的機箱，具有集成機架安裝、更明亮、更可見的前面板LED和現代外觀。

所有控制和保護邏輯、支持電源、能量存儲和輸出網絡電路都集成到PVX-4141中。它可以直接連接到負載，不需要串聯或并聯電阻器、脈沖發生器和負載之間的阻抗匹配網絡或額外的儲能器（電容器組）。所有這些都在PVX-4141中處理。

特征

0至±3500 V脈沖輸出

< 25 ns上升和下降時間，30 kHz脈沖重復頻率

防止電弧、短路和負載瞬態

電壓和電流監測器輸出

應用

PVX-4141非常適合驅動提取格柵和偏轉板，用于飛行時間質譜儀和加速器中粒子束的靜電調制。其堅固且通用的設計也使其非常適合脈沖或門控功率管柵、袖珍電池和Q開關、聲學換能器、微通道板、光電倍增管和圖像增強器。

PVX-4141 3.5KV 雙極脈沖發生器規格：

最大電壓幅度	3,500V
脈沖極性	雙極 (+/-)
最大頻率	30khz
上升/下降時間	25ns
脈沖引擎（觸發器）	外部
遠程控制	N/A
外形規格	臺式，機架式
尺寸（英寸）	22x22x12
重量（磅）	18
