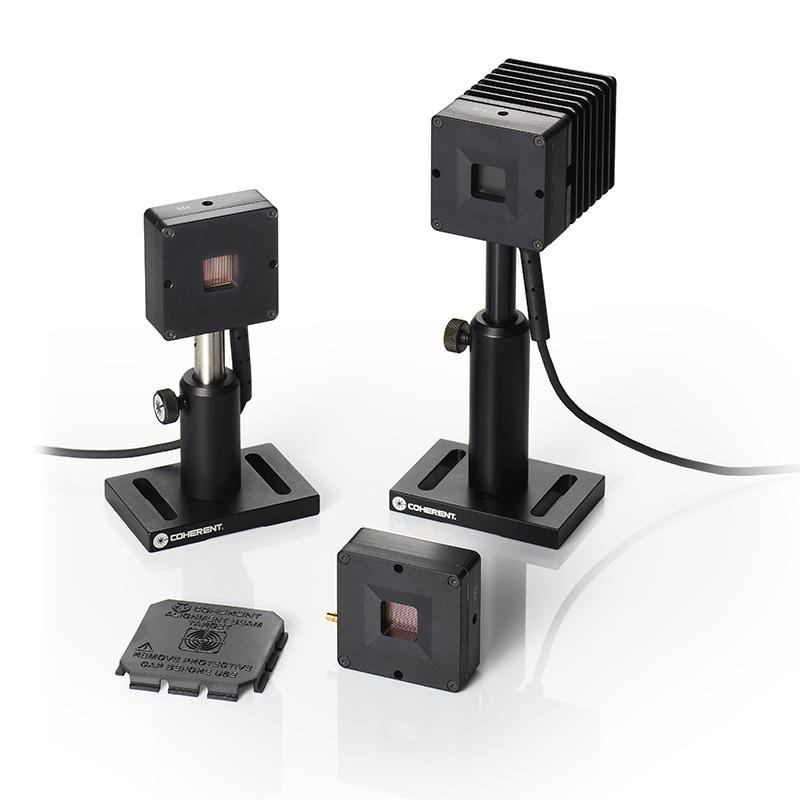

美國Coherent PowerMax-Pro 15 mm UP Developer’s Kit高速大面積功率檢測器 1342384

更新時間:2025-03-13

瀏覽量:1679

品牌：美國Coherent
型號：PowerMax-Pro 15 mm UP Developer’s Kit
描述：美國Coherent PowerMax-Pro 15 mm UP Developer’s Kit用于激光系統內部集成的高速大面積功率探測器，PowerMax Pro薄膜橫向熱電功率傳感技術提供了熱電堆...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Coherent PowerMax-Pro 15 mm UP Developer’s Kit高速大面積功率檢測器描述：

數據表  用戶手冊

美國Coherent PowerMax-Pro 15 mm UP Developer’s Kit用于激光系統內部集成的高速大面積功率探測器，PowerMax Pro薄膜橫向熱電功率傳感技術提供了熱電堆的寬波長靈敏度和大動態范圍，以及小型紅外探測器的快速響應速度。微秒的響應時間能夠?qū)崿F(xiàn)幾乎即時的功率測量，而不會出現任何過沖，并且可以通過調制源提供脈沖能量、峰值功率和上升/下降時間。

這些探測器設計用于集成到激光系統中，用于實時質量控制監測和在線控制。PowerMax Pro傳感器緩解了半導體和紅外探測器常見的問題，這些探測器具有較小的有效面積和陡峭的光譜響應曲線。

主要特點

高速 10 微秒響應時間

高達 9 W 的高功率處理能力

支持 400 nm 至 11 微米的激光器

寬帶鍍膜具有平坦的光譜響應

15 mm 見方的大有效區域

應用

連續或調制激光系統的激光功率監控

激光加工系統內的主動反饋控制

產品規格

電纜類型	DB-25
冷卻類型	Air
有效區域大小	15 x 15 毫米
探測器涂層	HD
連續使用的功率范圍風冷	2.5 mW 至 5W（使用可選散熱器時最高可達 9W）
連續使用的功率范圍水冷	不適用
波長范圍	400 nm 至 1100 nm;9 μm 至 11 μm
最大峰值功率（用于調制激光器）	9W（> 1 μs 脈沖）
最大間歇功率（瓦特）（風冷 <5 分鐘）	9
噪聲等效功率（毫瓦）標準模式	0.05
噪聲等效功率（毫瓦）高速模式	0.55
噪聲等效功率（milliwatts）快照模式	6
最大功率密度（千瓦/平方厘米）	0.025
最大峰值功率密度（千瓦/平方厘米）	14
上升時間（微秒）	≤10
最小光束尺寸（毫米）	2.0（1.0 毫米 - 高達 3% 的誤差）
校準不確定度（%）（k=2）	±2.5
功率線性度（%）	±2
光譜補償精度（%）	±3
校準波長（納米）	1064
電纜長度（米）	2.5 （8.2 英尺）
空間均勻性（%）（中心孔徑的 75%;2.5 毫米光束）	±3（在 5mm x 5mm 中心區域內）
最大能量密度	33（10 ns;1064 nm）
有效面積（毫米）	15 x 15
