RM9 7Y70669 帶斬波器

更新時間:2025-03-13

瀏覽量:1823

品牌：OPHIR
型號：RM9
描述：RM9 輻射計系統是一個傳感器和光束斬波器的組合，用于測量非常低水平的 CW 或準 CW 光源的功率。RM9 傳感器具有熱釋電元件，可測量寬動態范圍的輻射，從小于100nW 到 100mW。它有一個...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

RM9 輻射計系統概述：

RM9 輻射計系統是一個傳感器和光束斬波器的組合，用于測量非常低水平的 CW 或準 CW 光源的功率。RM9 傳感器具有熱釋電元件，可測量寬動態范圍的輻射，從小于100nW 到 100mW。它有一個 8mm 的孔徑，覆蓋從 0.15μm 到 12μm 的光譜范圍。該系統帶有放置在源和 RM9 傳感器之間的 RMC1 斬波器。安裝斬波器時，標有“THIS SIDE TOWARD SENSOR”的一側應朝向傳感器。

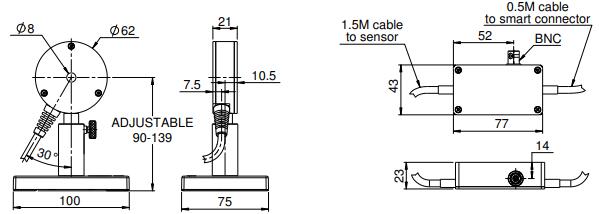

RM9 輻射計圖紙：

主要參數：

吸收器類型	帶斬波器的熱電系統
光圈	?8mm
光譜范圍	0.15-12μm
功率范圍	100nW-100mW
尺寸	?62 寬 x 21 深（毫米）
最大平均功率密度	5W/cm2
響應時間	3.5 秒
最大平均功率	100毫瓦

問題歸納：

如何使用 RM9 輻射計很大限度地提高測量精度？

RM9 僅對以 18 Hz 斬波的信號敏感，因此將斬波器放置在盡可能靠近激光源的位置可以很大限度地減少雜散光進入斬波器并作為信號的一部分被讀取。

噪聲規格基于 10 秒移動平均值，將功率計設置為測量值的平均值以獲得更佳性能。

建議在使用前將傳感器調零，通過斷開 RM9 傳感器和斬波器之間的 BNC 電纜或關閉斬波器來完成。
