SP-212：放大的 0-2.5 伏日射強度計

更新時間:2025-03-13

瀏覽量:2010

品牌：APOGEE
型號：SP-212
描述：SP-212 是一款放大傳感器，具有 0 至 2.5 V 輸出。該傳感器包含一個硅電池光電二極管，具有堅固、自清潔的傳感器外殼設計，以及采用預鍍錫尾纖引線的高質量電纜端接，可輕松連接到數據記錄器和控制...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SP-212：放大的 0-2.5 伏日射強度計概述：

用戶手冊 數據表

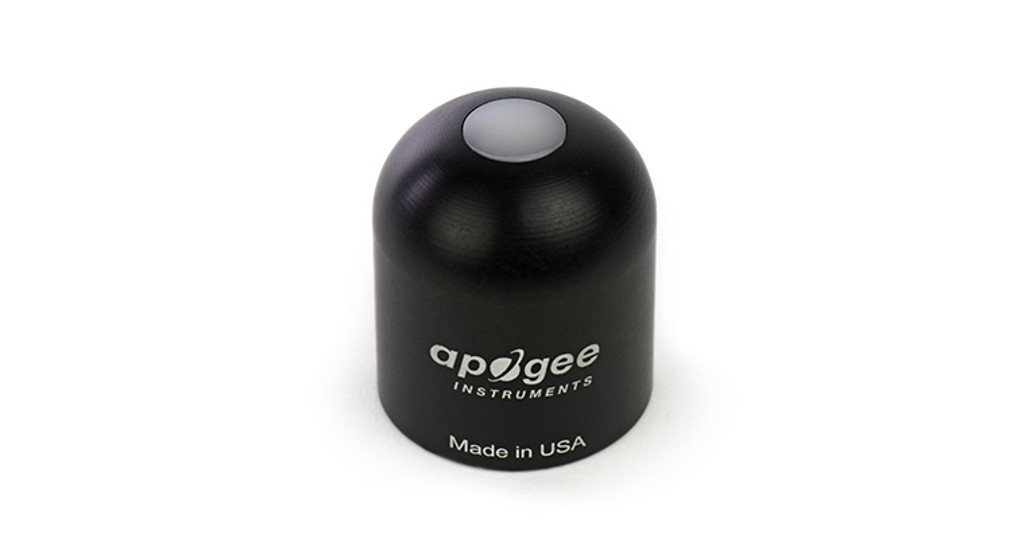

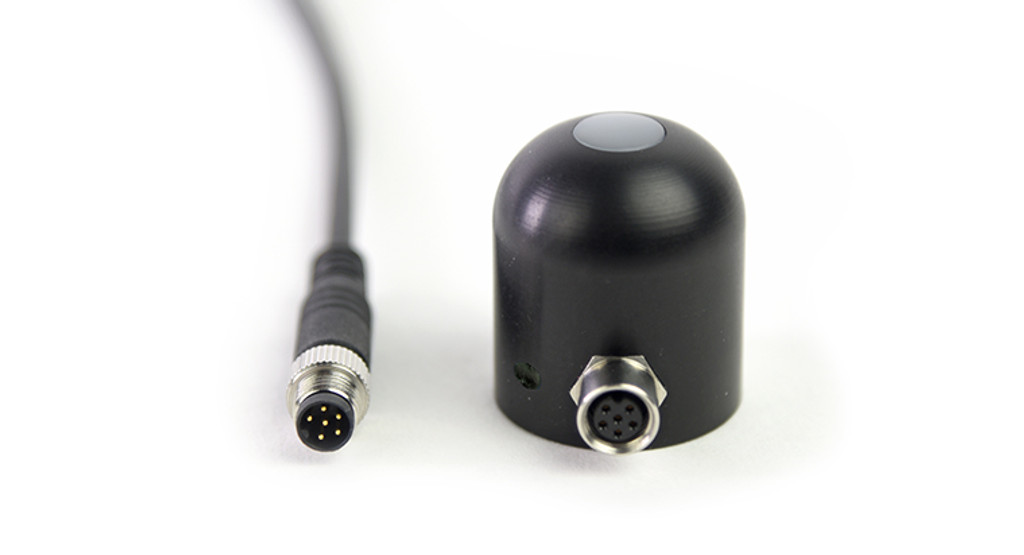

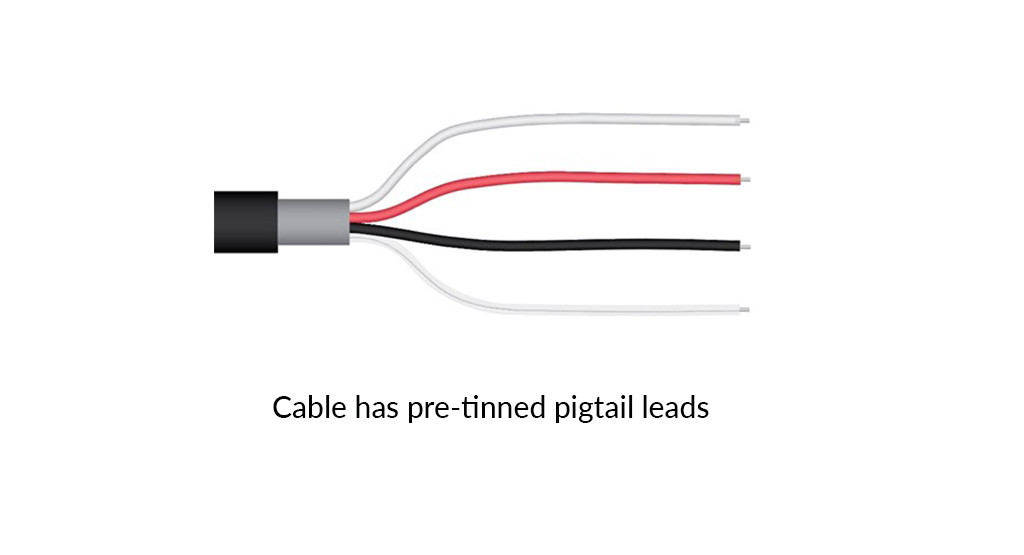

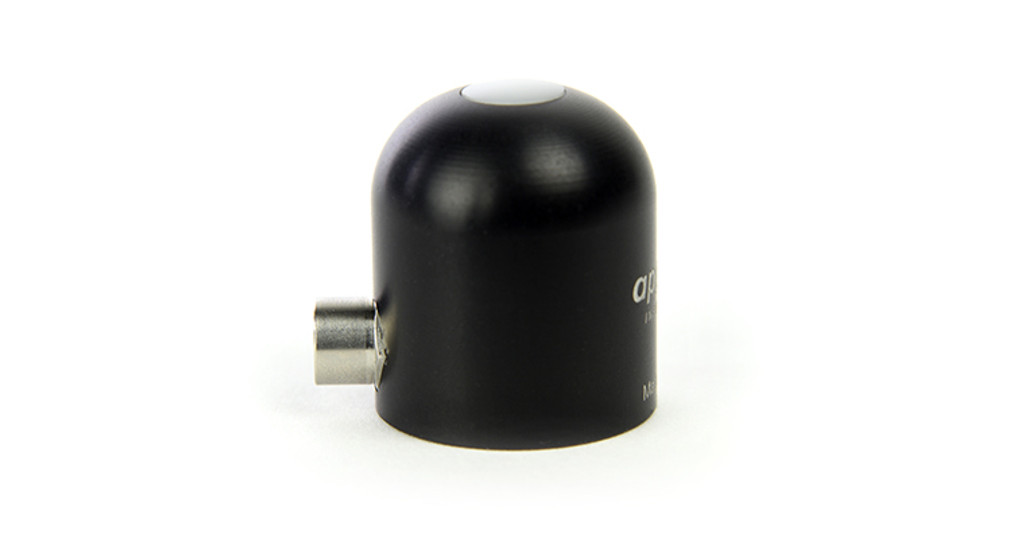

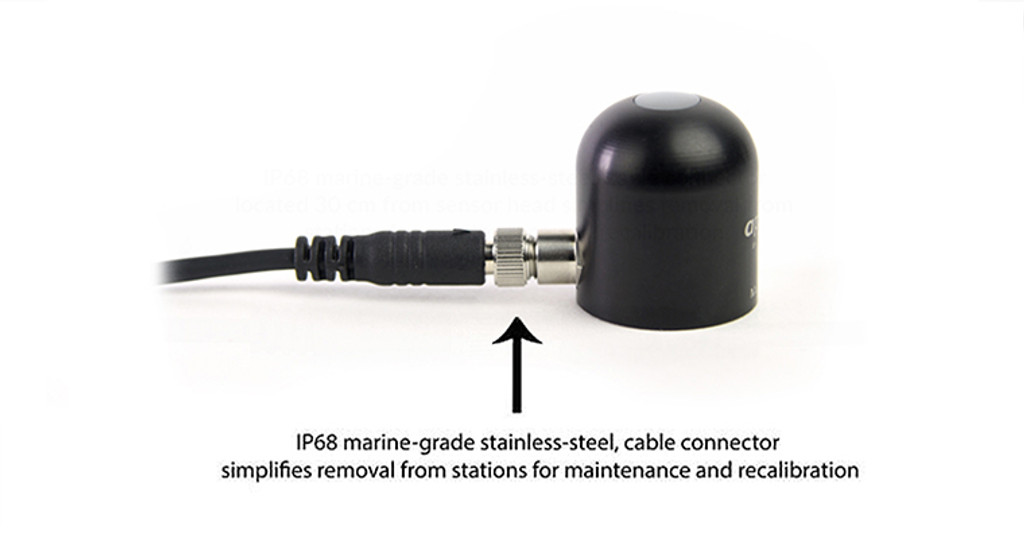

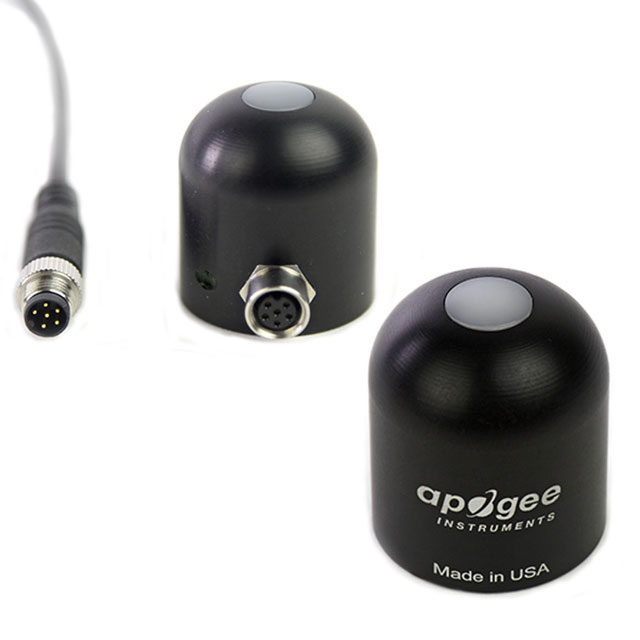

SP-212 是一款放大傳感器，具有 0 至 2.5 V 輸出。該傳感器包含一個硅電池光電二極管，具有堅固、自清潔的傳感器外殼設計，以及采用預鍍錫尾纖引線的高質量電纜端接，可輕松連接到數據記錄器和控制器。典型應用包括農業、生態和水文氣象網絡中的短波輻射測量。傳感器還用于優化光伏系統。傳感器包括 IP68 航海級不銹鋼電纜連接器，以簡化傳感器拆卸和更換以進行維護和重新校準。

Apogee Instruments SP系列日冕計由鑄造丙烯酸擴散器(濾波器)，光電二極管和信號組成處理電路安裝在陽極氧化鋁外殼，和電纜連接傳感器到一個測量設備。傳感器是盆栽固體，沒有內部空氣空間，是專為連續總室外環境中平面上短波輻射的測量。SP系列傳感器輸出與太陽總短波輻射成正比的模擬電壓。電壓信號來自傳感器與入射在平面上的輻射成正比(不一定是水平的)，其中輻射從一個半球的各個角度發出。

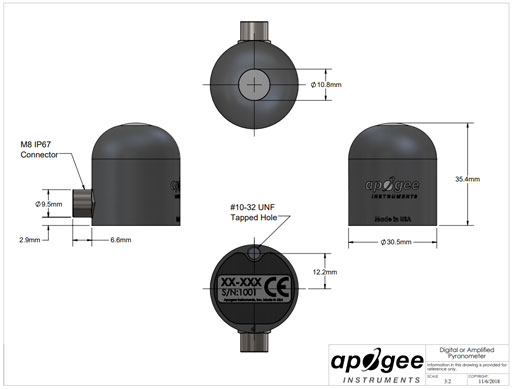

SP-212 圖紙：

SP-212規格:

ISO 9060:2018	C級（快速反應）
電源供應	5 至 24 伏直流電
電流消耗	300 微安
靈敏度r	1.25 mV/W mˉ2
校準系數	0.8 W mˉ2 每 mV（靈敏度的倒數）
1000 W mˉ2 時的校準不確定度	小于 3%
校準輸出范圍	0 至 2.5 伏
測量重復性	小于 1%
不穩定（長期漂移）	每年少于 2%
非線性	小于 1 %（高達 2000 W mˉ2，最大輻射測量為 2000 W mˉ2）
響應時間	小于 1 毫秒
視場	180°
定向（余弦）響應	± 5 % 在 75? 天頂角
溫度響應	每攝氏度 0.04 ± 0.04 %
操作環境	-40 至 70 攝氏度；0 至 100 % 相對濕度；可浸沒在深達 30 m 的水中
方面	直徑 30.5 毫米，高度 37 毫米
質量（帶 5 m 電纜）	140 克
保修單	4 年材料和工藝缺陷
制造地區	美國制造
