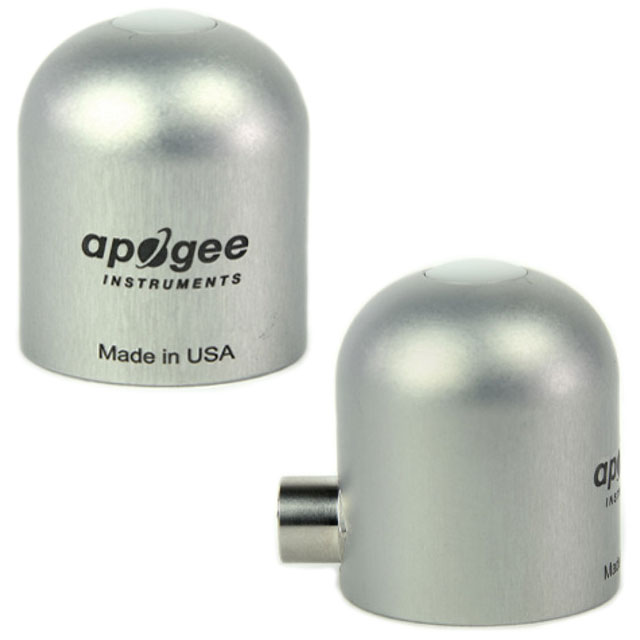

SP-522 Modbus 數字輸出熱電堆日射強度計

更新時間:2025-03-13

瀏覽量:2312

品牌：APOGEE
型號：SP-522
描述：SP-522 是一種仰視式熱電堆日射強度計，具有使用 RS-232 或 RS-485 上的 Modbus RTU 協議的數字信號。該傳感器結合了黑體熱電堆檢測器和丙烯酸擴散器，具有堅固、自清潔的傳感器...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SP-522 Modbus 數字輸出熱電堆日射強度計概述：

用戶手冊 數據表

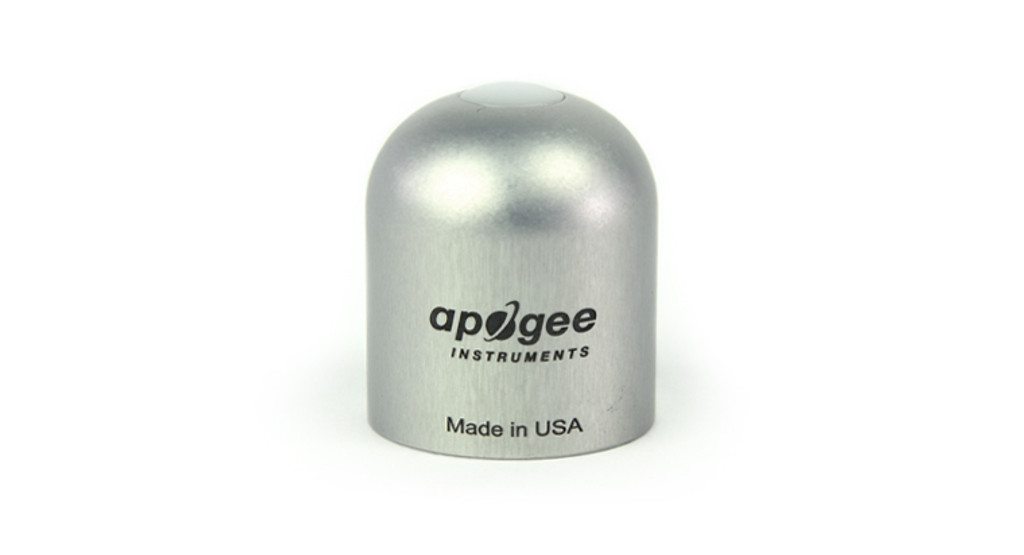

Apogee Instruments SP-522熱射計由熱電堆探測器、丙烯酸擴散器、加熱器和信號組成處理電路安裝在陽極氧化鋁外殼，和電纜連接傳感器到一個測量設備。傳感器是盆栽固體，沒有內部空氣空間，并為連續設計室外環境短波輻射的測量。SP-522模型輸出數字信號使用基于RS-232或RS-485的Modbus RTU通信協議。

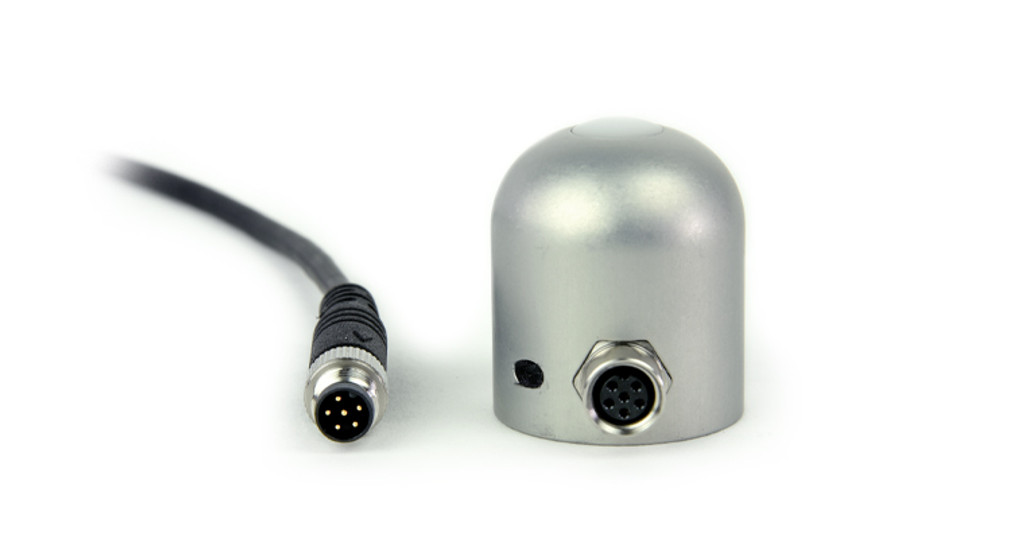

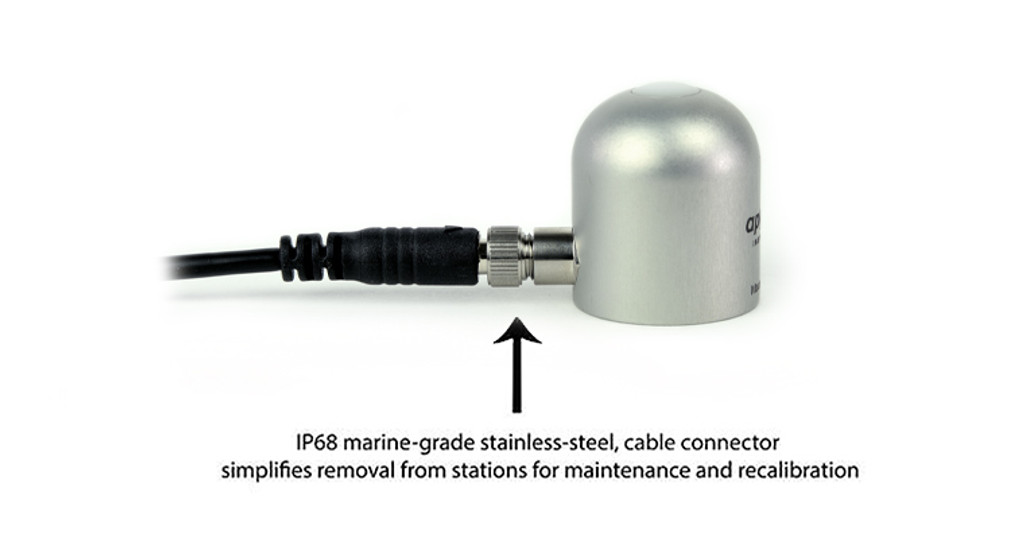

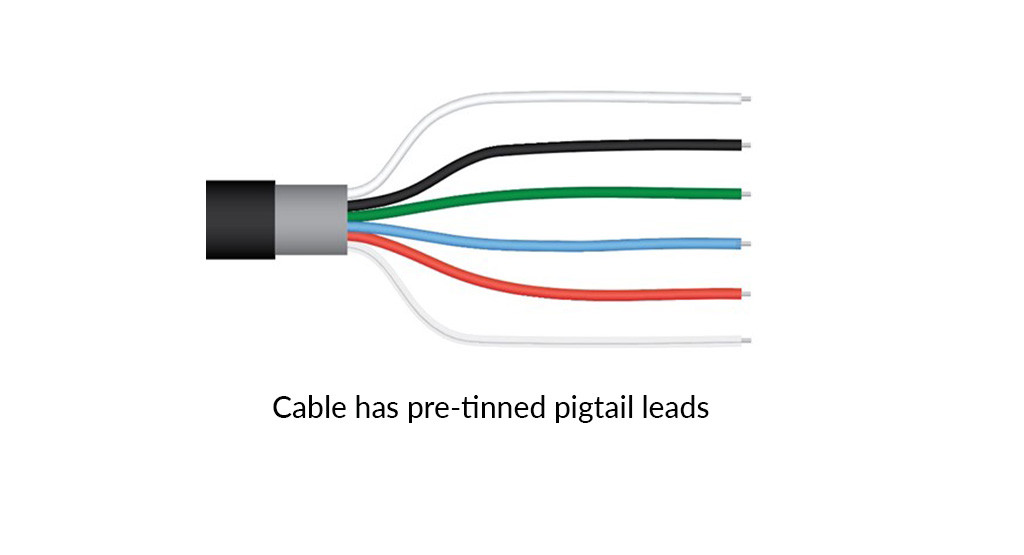

SP-522-SS 是一種仰視式熱電堆日射強度計，具有使用 RS-232 或 RS-485 上的 Modbus RTU 協議的數字信號。該傳感器結合了黑體熱電堆檢測器和丙烯酸擴散器，具有堅固、自清潔的傳感器外殼設計，以及采用預鍍錫尾纖引線的高質量電纜端接，可輕松連接到數據記錄器和控制器。典型應用包括農業、生態和水文氣象網絡中的短波輻射測量。傳感器還用于優化光伏系統。傳感器包括 IP68 防水的不銹鋼電纜連接器，以簡化傳感器拆卸和更換以進行維護和重新校準。

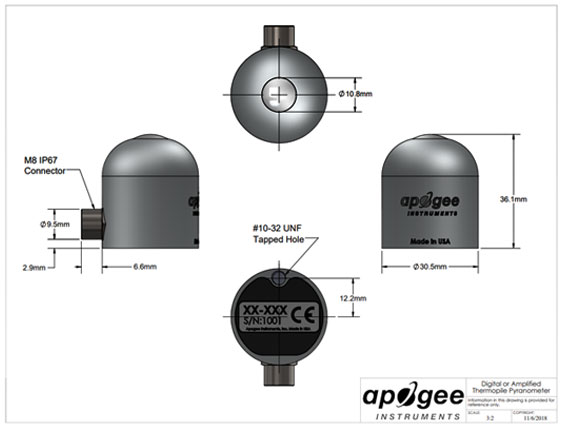

SP-522 圖紙：

SP-522規格:

ISO 9060:2018	C類（第一反應）
輸入電壓要求	5.5 至 24 伏
平均最大電流消耗	4 mA（加熱器關閉）；30 mA（加熱器開啟）
1000 W mˉ2 時的校準不確定度	小于 3%
測量重復性	小于 1%
長期漂移（不穩定）	每年少于 2%
非線性	小于 1 %（高達 2000 W mˉ2）
檢測器響應時間	0.5 秒（取決于波特率）
視場	180?
光譜范圍	385 至 2105 nm（響應為最大值的 50% 的波長）
定向（余弦）響應	在 80? 太陽天頂小于 30 W mˉ2
溫度響應	從 -15 到 45 C 小于 5 %
零偏移 A	小于 5 W mˉ2；小于 10 W mˉ2（加熱）
零偏移 B	小于 5 W mˉ2
操作環境	-50 至 80 攝氏度；0 至 100 % 相對濕度；可浸入深達 30 m 的水中
方面	直徑 30.5 毫米，高度 37 毫米
質量（帶 5 m 電纜）	140 克
電纜	5 m 雙導體屏蔽雙絞線，可提供 5 m 倍數的附加電纜；TPR 夾克（高耐水性、高紫外線穩定性、寒冷條件下的柔韌性）；尾纖引線
保修單	4 年材料和工藝缺陷
制造地區	美國制造
