SP-610 下視熱電堆總輻射表：

用戶手冊 數據表

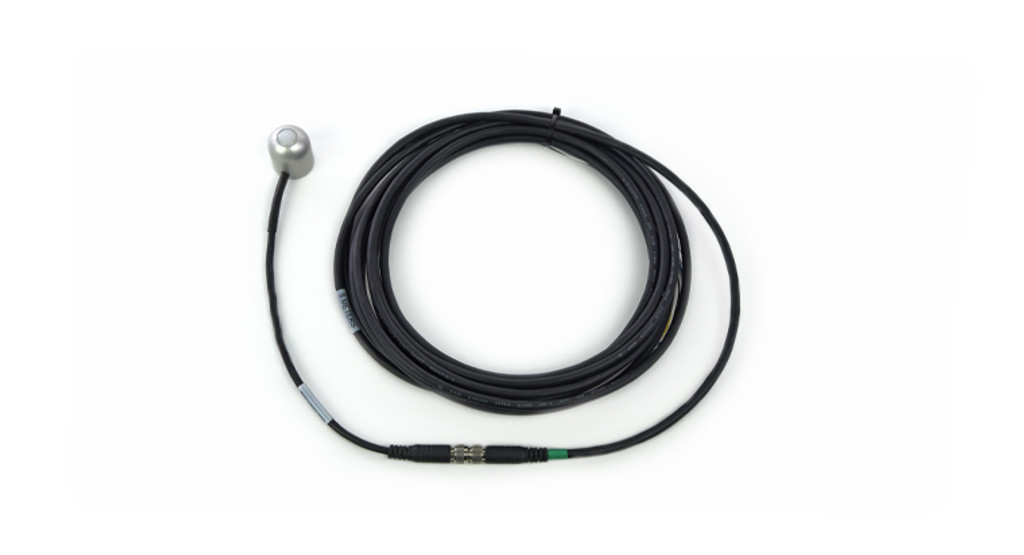

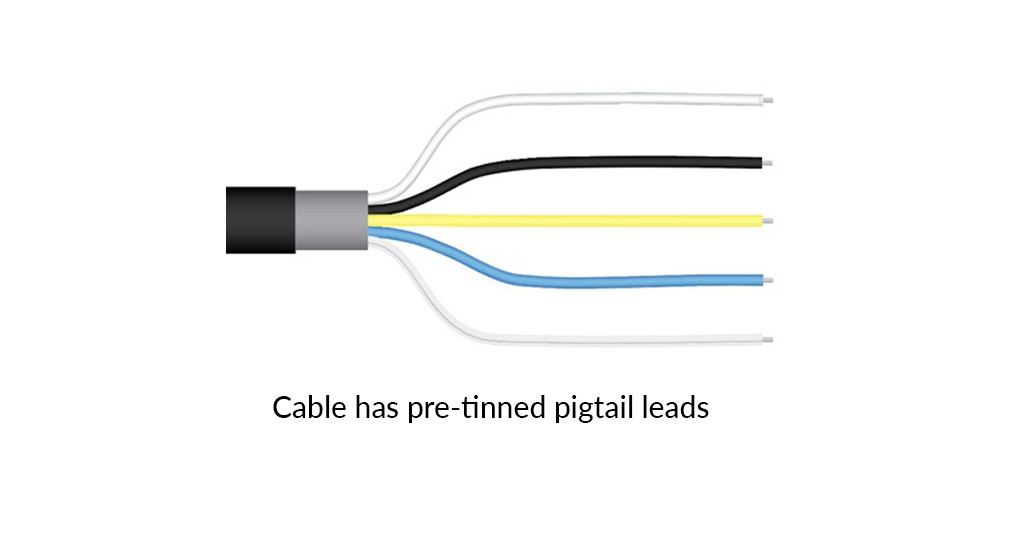

SP-610 是一款下視式熱電堆日射強度計，模擬輸出范圍為 0 至 300 mV。該傳感器結合了黑體熱電堆檢測器和平面玻璃窗，采用堅固的外殼設計，以及采用預鍍錫尾纖引線的高質量電纜端接，可輕松連接到數據記錄器和控制器。典型應用包括農業、生態和水文氣象網絡中的短波輻射測量。傳感器還用于優化光伏系統。

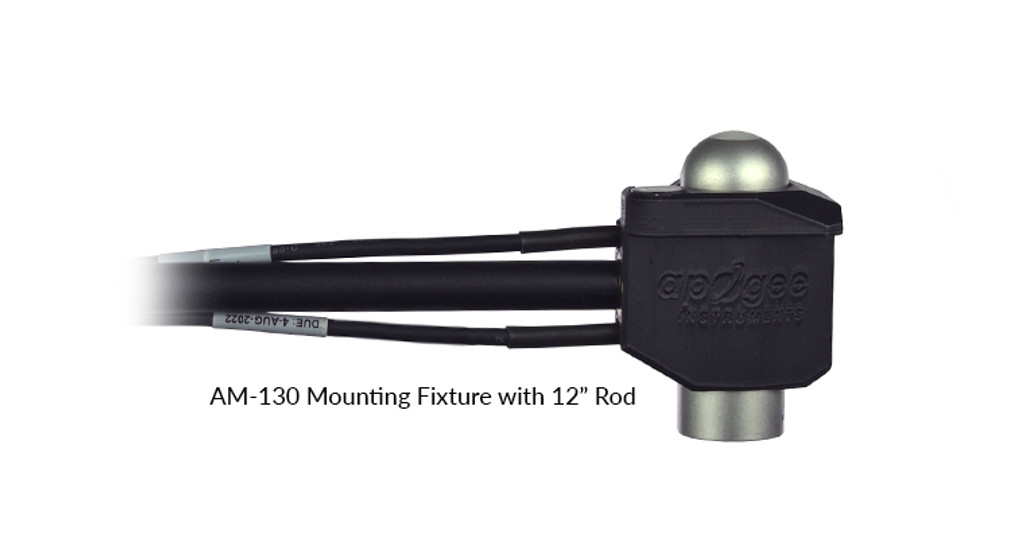

這些傳感器也可以與我們向下的日射強度計結合使用，形成反照率計。對于此應用，我們推薦 Apogee SP-710-SS 反照率計傳感器套件，其中包括一個 SP-510-SS 向上的總輻射表、一個 SP-610-SS 向下的總輻射表、一個 AY-001 差分分離器，以及AW-605-SS 5 米電纜。要安裝到桅桿或直接安裝到太陽能電池板，我們建議使用 AL-130 反照率計安裝支架或 AM-500 凈輻射計安裝支架，搭配帶 12" 桿的AM-130安裝夾具。

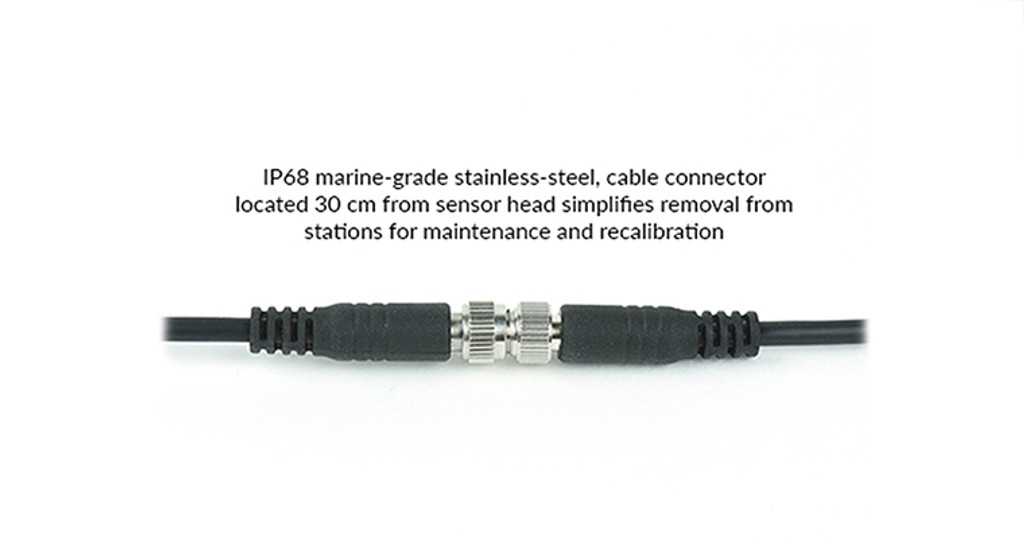

傳感器包括距離頭部 30 厘米的 IP68 航海級不銹鋼電纜連接器，以簡化傳感器拆卸和更換以進行維護和重新校準。

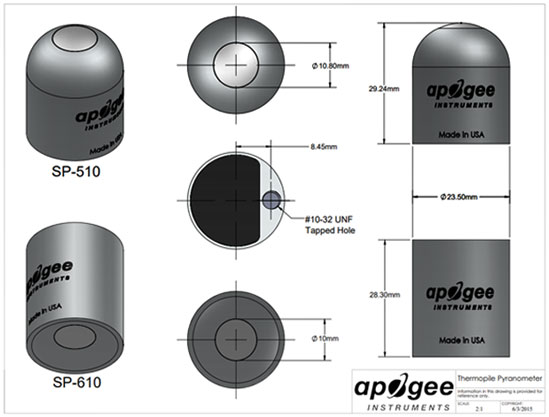

SP-610圖紙：

SP-610規格:

靈敏度（因傳感器而異，列出了典型值）	28.5 W mˉ2 每 mV
校準系數（靈敏度的倒數）（因傳感器而異，列出了典型值）	自供電
1000 W mˉ2 時的校準不確定度	小于 3%
校準輸出范圍	0 至 70 毫伏
測量范圍	0 至 2000 W mˉ2（凈短波輻照度
測量重復性	小于 1%
長期漂移	每年少于 2%
非線性	小于 1%
檢測器響應時間	0.5秒
非線性	小于 1%
視場	150?
光譜范圍（50 % 點）	370 至 2240 納米
定向（余弦）響應	對于 0 到 60 ? 之間的角度，小于 20 W mˉ2
溫度響應	從 -15 到 45 C 小于 5 %
零偏移 A	小于 2 W mˉ2，小于 10 W mˉ2（加熱）
零偏移 B	小于 5 W mˉ2
每日總量的不確定性	小于 5%
操作環境	-50 至 80 C，0 至 100 % 相對濕度
加熱器	780 Ω、15.4 mA 電流消耗和 185 mW 功率要求和 12 V DC
方面	直徑 23.5 毫米，高度 27.5 毫米
質量	100克
保修單	4 年材料和工藝缺陷
制造地區	美國制造
