以色列Ophir SPZ17015 堆疊式分束器

更新時間:2025-03-13

瀏覽量:1698

品牌：OPHIR
型號：SPZ17015
描述：可堆疊分束器專為極大模塊化和極短光束路徑而設計。它們與我們幾乎所有具有標準 C 安裝螺紋的相機兼容，并且可以安裝到其他衰減器或相機本身。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

P/N:SPZ17015 堆疊式分束器概述：

用戶手冊

使用可堆疊部分反射鏡衰減激光束

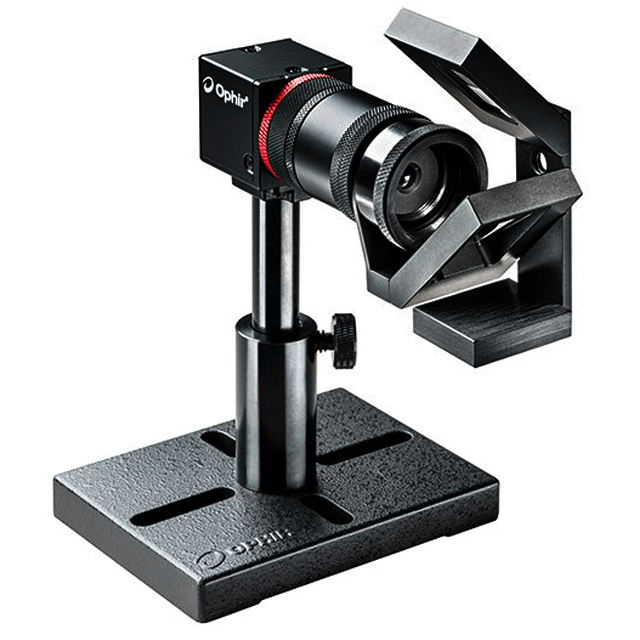

可堆疊分束器專為更大模塊化和更短光束路徑而設計。它們與我們幾乎所有具有標準 C 安裝螺紋的相機兼容，并且可以安裝到其他衰減器或相機本身。

可堆疊分束器的設計極大化模塊化和極短光束路徑。它們與幾乎我們所有的相機都有標準的C安裝線程并且可以安裝到其他衰減器或相機本身。每個分束器反射入射光束的≤6% 允許大約≥94%的光束直接通過。通過堆疊2個分配器≤6%或≤6%的原始或0.36% 光束強度直接射向相機。分束器是安裝在45度以上的固定或可變衰減器與一種簡單的緊固環，可在任何方向上使用光束:從右、左、上、下或前面發出的光束光束分光鏡的工作波長為193nm - 2500nm。損傷閾值為>5J/cm2 對于10ns脈沖。

一個可選的?30mm清晰光圈分配器允許更大入射光束直徑。注意:光束收斂和必須在成像儀上知道功率密度，這樣才不會溢出成像器的大小和成像器的最大功率密度。一組不同的可堆疊分束器被特別涂覆用于1064nm優化。每一個分束器降低強度為輸入光束的1%。2個堆疊分路器將產生以原始光束強度的0.01%作為采樣光束。 10度的楔角保證了只有反射從正面來看，相機表面上不會出現雙影圖像。用戶必須確保有光束停止發射和反射光束。

P/N:SPZ17015 堆疊式分束器規格:

推薦波長	190nm 至 2000nm
界面	C型接口
傷害閾值	>5J/cm2
反射	<=6%（未涂層），<=1%（涂層）
材料	UVFS
通光孔徑	15 毫米或 30 毫米（見規格）
