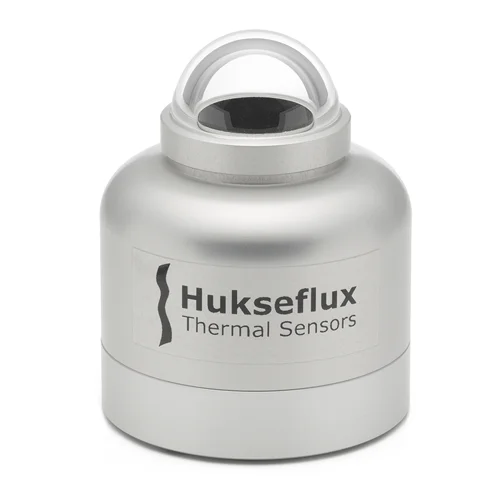

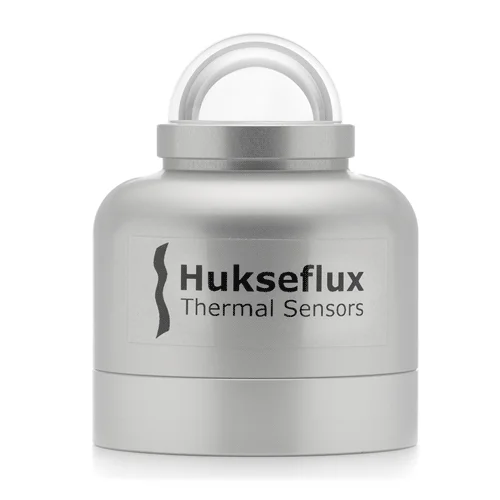

SR05-A1 太陽輻射傳感器

更新時間:2025-03-13

瀏覽量:1955

品牌：Hukseflux
型號：SR05-A1
描述：SR05是數字日射強度計，符合ISO 9060二級要求。它測量平面從180°視場角接收到的太陽輻射，單位為W/m2。SR05是（農業）氣象網絡和光伏監測中一般太陽輻射測量的理想選擇。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SR05-A1 太陽輻射傳感器：用戶手冊  數據表

SR05系列是日射強度計系列，符合ISO 9060二級要求。SR05測量平面從180°視場角接收到的太陽輻射，單位為W/m2。它是（農業）氣象網絡和光伏監測中一般太陽輻射測量的理想選擇。日射強度計易于安裝和安裝，特別是帶有SR05的球調平機構。版本SR05-D1A3提供RS-485上的Modbus和0-1 V輸出。

SR05日射強度計安裝和調平

SR05可選地具有獨特的滾珠調平機構和管支架，便于在（非）水平表面或管上安裝和調平。如圖所示。

設計和輸出

SR05日射強度計采用一個表面涂有黑色的熱電堆傳感器、一個圓頂和一個帶可見氣泡水平的陽極氧化鋁主體。SR05具有多種行業標準輸出，包括數字和模擬輸出：

SR05-D1A3：數字傳感器，帶RS-485上的Modbus和模擬0-1 V輸出

SR05-D2A2：數字傳感器，帶Modbus over TTL和模擬4-20 mA輸出

SR05-A1：具有模擬毫伏輸出的模擬傳感器

建議使用

一般太陽輻射測量

（農業）氣象網

光伏發電廠監控

應用領域

氣象/地表能通量測量

太陽能/光伏系統性能監測

SR05-A1 太陽輻射傳感器規格：

測量	半球太陽輻射
ISO 9060:2018分類	譜平C類（二類）
符合IEC 61724-1:2017	C類
應用	光伏監測小型、氣象/氣候學、其他
加熱器	不
校準不確定度	<1.8%（k=2）
校準可追溯性	至WRR
光譜范圍	285至3000 x 10?? 米
額定工作溫度范圍	-40至+80°C
標準電纜長度	3米
額定工作電壓	無源傳感器
整平	球調平（可選）
輸出	以下為：
模擬輸出	毫伏
靈敏度（標稱）	10 x 10?? V/（W/m2）
版本訂單代碼	SR05-A1、SR05-A1-BL和SR05-A1-TMBL
選項	?更長的電纜長度（10、20米） ?帶連接器對的延長電纜（10、20米） ?帶滾珠調平（訂購時指定商品編號LM01） ?帶滾珠調平和卡套管安裝（適用于直徑為25至40 mm的卡套管）（TMBL01） ?OEM版本
