SR05-D1A3-PV設計

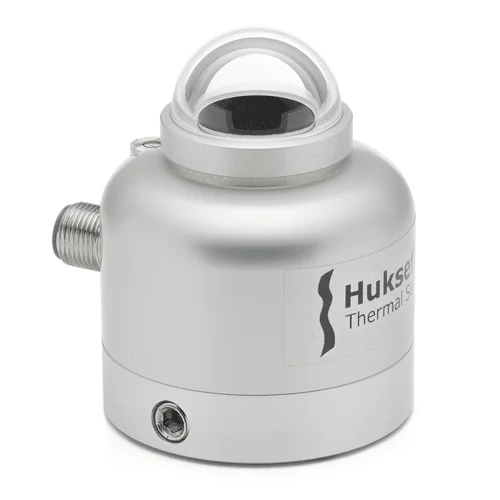

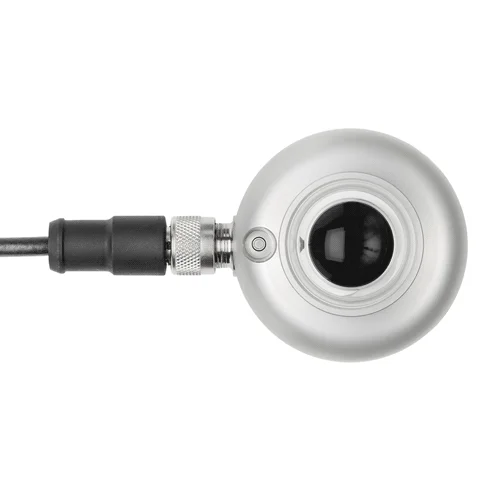

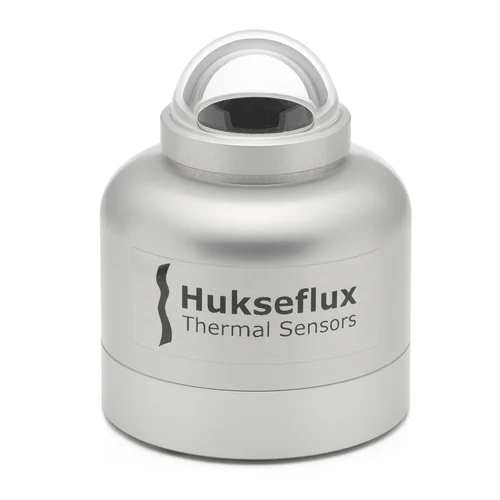

從上面看到的SR05日射強度計系列采用了一個表面涂有黑色的熱電堆傳感器，一個圓頂和一個可見氣泡水平的陽極氧化鋁主體?？蛇x地，傳感器可以配備球調平機構和管支架或?qū)Ｓ冒惭b夾具，以便于安裝。SR05-D1A3-PV具有行業標準數字輸出：半雙工RS-485上的Modbus RTU，允許在單個網絡上安裝多個傳感器。此外，SR05-D1A3-PV具有模擬0-1 V輸出。

SR05，商業規模光伏系統的解決方案

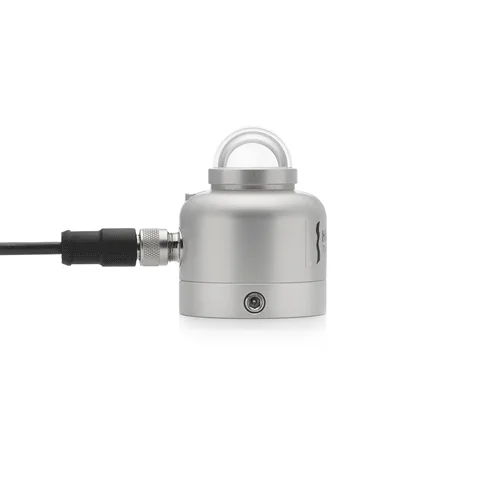

SR05，商業規模光伏系統的解決方案SR05-D1A3-PV，具有不同的安裝選項SR05系列是一個經濟的ISO 9060二級日射強度計系列，用于測量平面從180°視場角接收的太陽輻射，單位為W/m2。SR05適合預測發電量和監測光伏發電廠的整體效率。提供了不同的安裝選項，易于安裝和低成本相結合，使SR05成為商業規模光伏系統的解決方案。

與硅光伏參考電池的比較

型號SR05-D1A3-PV的數字輸出與常用的具有Modbus over RS-485輸出的光伏參考電池相同。這允許在現有的光伏監測系統中輕松安裝，而無需對數據記錄軟件、儀器庫和基礎設施進行重大修改。

與硅參考電池相比，日射強度計具有幾個優點，如在寬范圍內具有的（余弦）方向響應和平坦的光譜響應。因此，日射強度計測量可用資源，并適用于作為所有類型（例如無定形、晶體或薄膜）的光伏電池的參考，無論是否具有抗反射涂層。另請參閱我們的應用說明“日射強度計與光伏參考電池”。此外，由于日射強度計的工作原理與太陽能電池不同，日射強度儀提供了輻照度測量。

符合IEC 61724-1，C級

IEC 61724-1：光伏系統性能監測——測量、數據交換和分析指南——建議使用日射強度計進行光伏監測；SR05符合IEC 61724-1 C類系統要求。

傳感器管理器軟件

Hukseflux傳感器管理器軟件對于PC和SR05-D1A3-PV之間的通信，可以使用Hukseflux傳感器管理器軟件。它可以在我們的網站上下載。該軟件允許用戶快速配置SR05-D1A3-PV Modbus地址和串行通信設置（波特率、奇偶校驗和停止位），并繪制和導出數據。此外，可以查看數字輸出以進行傳感器診斷
