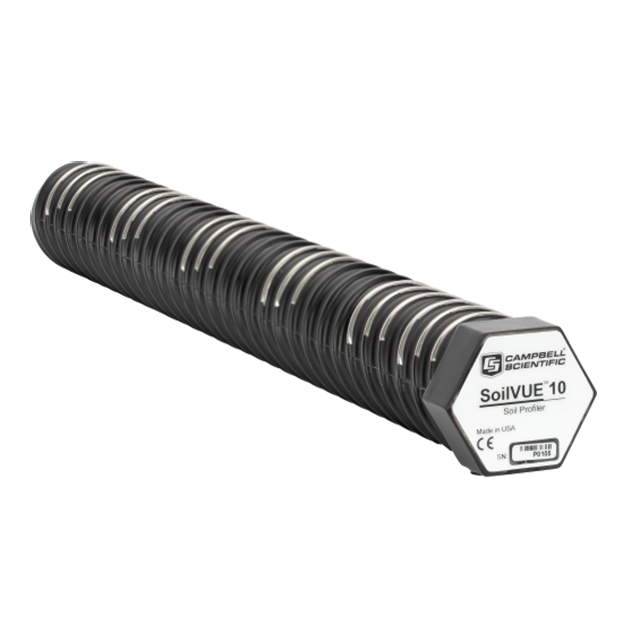

SoilVUE10 TDR土壤剖面傳感器美國Campbell

更新時間:2025-03-13

瀏覽量:2796

品牌：美國Campbell
型號：SoilVUE10
描述：SoilVUE? 10 是一款基于Campbell TrueWave? TDR 測量技術的土壤剖面水分傳感器。它集土壤水分、電導率與溫度測量為一體，是為從事環境研究的科研人員和環境監測網絡而研制。So...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SoilVUE10 TDR土壤剖面傳感器描述：

用戶手冊  數據表

SoilVUE? 10 是一款基于Campbell TrueWave? TDR 測量技術的土壤剖面水分傳感器。它集土壤水分、電導率與溫度測量為一體，是為從事環境研究的科研人員和環境監測網絡而研制。SoilVUE ? 10 體現了土壤水分原位測量技術的進步，是土壤剖面水分等狀況監測的良好選擇。

Campbell Scientific 的TrueWave ? TDR 技術將信號上升時間與波形分析技術相結合，從而準確確定高頻信號的真實傳輸時間。測量過程將獲取高時間分辨率和平滑的信號，其性能完全可以與其它TDR測量相媲美。值得一提的是，并非所有的TDR 的傳感器都可以達到這樣的測量性能。

技術說明

SoilVUE ? 10 將6 個或者9 個三探針TDR 電極復合到傳感器的整體螺紋結構中，這一設計能夠有效地改善傳感器與土壤之間的接觸，盡可能地避免由空氣間隙導致的測量誤差。測量時，傳感器內部的TDR 測量電路將產生一個具有陡峭上升沿的階躍電壓信號（信號上升時間為91ps），并加載到螺旋形的TDR 波導上。之后，傳感器將通過TDR 信號沿波導往返的信號傳輸時間來確定波導周圍介質的介電常數，并進一步結合混合模型來計算土壤體積含水量。

SoilVUE ? 10 土壤剖面水分傳感器僅需要預先用土鉆打好5cm 的圓孔（較傳感器直徑稍小），然后再將傳感器旋入即可。安裝過程不需要使用其它任何挖掘設備或者昂貴的專用工具。

傳感器自帶的線纜包含一個IP67 防護等級的M12 接頭。線纜損壞時，可以在現場斷開接頭、快速更換線纜。

優勢與特點

測量VWC、介電常數、EC和溫度

用一個傳感器測量六到九個深度

快速、低沖擊安裝

數字輸出與大多數Campbell Scientific數據記錄器兼容

為長期戶外操作而設計

TrueWave?TDR技術已得到驗證和信賴

SoilVUE10 TDR土壤剖面傳感器規格：

測量結果	水容量、介電常數、電導率(EC)和溫度
工作溫度范圍	-40° to +60°C
最大安裝轉矩	54 N m (40 ft?lb)
操作電壓范圍	9 to 36 Vdc
直徑計	? 5.2厘米(2.05英寸))無線 ? 5.8厘米(2.3英寸))包括線
最大電纜長度	304.8 m (1,000 ft)
長度	0.55米/1.05米(21.5英寸)/41.2含。)視乎選擇次序而定
重量	1.9公斤/3.6公斤(4.2磅/7.9磅),視訂購方案而定
流漏
活躍的	~64 mA (@ 12 Vdc)
平靜的	~1.5 mA (@ 12 Vdc)
測量深度
0.5米選項	5, 10, 20, 30, 40, and 50 cm (2, 4, 8, 12, 16, and 20 in.)
1M選項	5, 10, 20, 30, 40, 50, 60, 75, and 100 cm (2, 4, 8, 12, 16, 20, 24, 30, and 40 in.)
導電性
范圍	0 to 10 dS/m
準確性	? ±2% (0 to 2.5 dS/m) ? ±5% (full range)
相對介電介電常數
范圍	1 to 80
準確性	Pl1介電常數單位(介于4-42介電常數之間)
含水量
范圍	0 to 100%
含水量準確性	大多數土壤的典型比例由于這些材料的分散,高有機質(12%土壤有機碳)或高粘土含量(45%粘土)的土壤可能需要進行土壤特有的校準。
土壤溫度
準確性	± 0.15°C (between -30° and +40°C)
