加拿大Mightex TCN/TCE-1304-U 帶外部觸發器的USB2.0 3648像素16位CCD線相機

更新時間:2025-03-13

瀏覽量:2228

品牌：加拿大Mightex
型號：TCN/TCE-1304-U

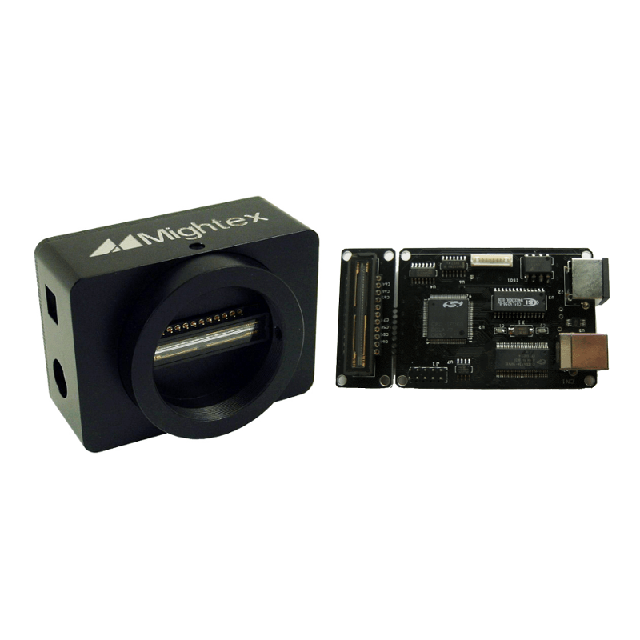

描述：高性價比的高性能黑白線相機，基于單線 3648 像素 CCD 芯片，具有 USB2.0 （480 Mb/s）接口。8μm x 200μm 高像素。提供板級或金屬外殼。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

TCN/TCE-1304-U 帶外部觸發器的USB2.0 3648像素16位CCD線相機描述：

Mightex 的 TCN/TCE-1304-U 線陣攝像機是一款高性價比的高性能黑白線陣攝像機，基于單線 3648 像素 CCD 芯片，具有 USB2.0 （480 Mb/s）接口。與面陣相機相比，CCD線陣相機具有多項優勢，包括高光學線性分辨率，允許系統開發人員使用相機通過垂直于掃描線移動物體或CCD來捕獲二維（2-D）圖像。TCE-1304-U是一款緊湊型線掃描相機，適用于各種OEM應用，如工業過程控制、光譜學和生物醫學成像等。TCE-1304-U 線陣相機的設置非常簡單：只需將攝像機的應用軟件安裝到任何 PC 上，然后使用 USB 數據線將線陣相機連接到 PC。無需安裝DAC卡或使用外部電源。

TCN/TCE-1304-UW 相機是 TCN/TCE-1304-U 的無窗口版本，從圖像傳感器上移除了玻璃窗口。因此，前者對紫外線更敏感，更適合涉及相干光源的應用。

特征

USB2.0接口

無需外部電源

光積分時間可在0.1ms至6.5s之間調節

3648像素硅線性CCD陣列

8μm x 200μm 像素尺寸

16 位 A/D 轉換器

掃描速率高達 138 次/秒

外部觸發能力

4 個 GPIO 引腳

適用于用戶應用程序的 SDK

帶有 GUI 的演示軟件

兼容 Windows 2000、XP、Vista、7/8/10

應用

工業過程控制

光譜學

性能規格

參數	規范
CCD封裝	東芝TCD1304DG
像素數	3648
像素大小	8微米 x 200微米
光譜范圍	300nm 至 1050nm 200nm 至 1050nm（無窗口版本）
像素輸出時鐘	0.5兆赫
相機上的數據存儲	4 幀
ADC分辨率	16 位
外部觸發	是的
觸發電纜	ACC-凸輪-DIN8
曝光時間范圍	0.1毫秒 – 6,500毫秒
通用氧化奧	是（4 個可編程 I/O）
幀速率	138 次掃描/秒*
主機接口	USB 2.0接口

* 幀速率取決于曝光時間。當曝光時間設置為0.1ms時，相機可以達到138次/秒的掃描次數。

SDK 特性

操作系統	Windows 2000、XP、Vista、Windows 7、8/8.1 和 10
最低要求	內存> 64M;可用硬盤空間 > 10M
USB端口	USB2.0接口
多個攝像頭	支持
驅動程序	是的
演示應用程序	是的
庫文件	是（DLL 文件和靜態庫文件）
示例代碼	是（VC++ 和 Delphi）
幀屬性*	曝光時間、時間戳、觸發事件計數、過度曝光檢測。
