TS250 波形放大器 美國ACCEL描述：

數據表

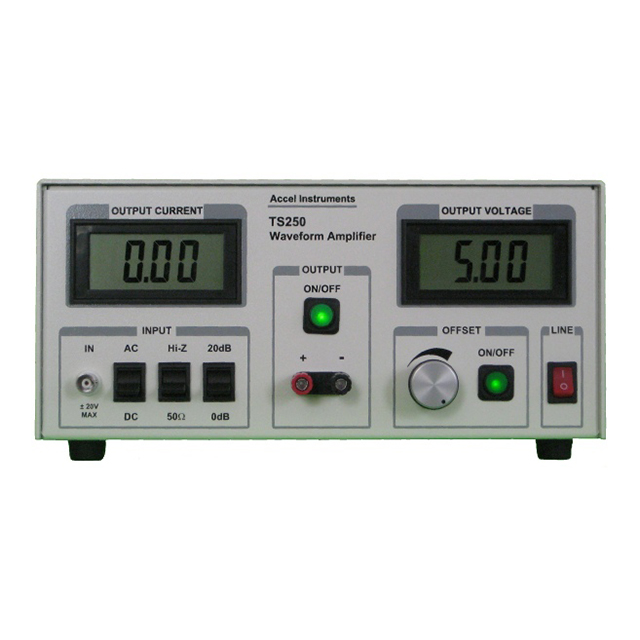

TS250波形放大器是一款獨特的儀器，非常適合放大函數發生器。它放大電流或電壓或功率以驅動重負載。TS250 提供 ±10V 至 +65V 八種電壓范圍可供選擇。TS250 低壓型號的輸出電流高達 5A 。如應用部分所示，通過并聯連接兩個或多個 TS250 波形放大器可以實現更高的電流。

TS250 波形放大器非常適合許多測試和測量應用，例如 LDO 和放大器 PSRR 測試、電池模擬器、運算放大器CMRR 測量、電磁和亥姆霍茲線圈的大電流驅動器、通用函數發生器放大器、瞬態響應測試、四象限電源、實驗室功率放大器等。

高電流放大器

TS250 非常適合用作放大電流的函數發生器放大器。它可以驅動大電流或大功率或高壓負載。對于低電壓型號，它可以輸出高達 6A 峰值的電流；對于高電壓型號，它可以輸出較小的電流。作為電流放大器，它接受來自函數發生器的交流或直流電壓輸入，以驅動需要大電流的重負載。TS250 波形放大器具有 0dB 或 20dB 的可選增益。

電池模擬器

TS250 可以提供或吸收電流。它可以用作電池模擬器和仿真器。它具有可變直流輸出，可以輕松模擬電池電壓變化。因此，它非常適合電池充電器測試，例如電池供電的便攜式電子系統中的充電器測試。

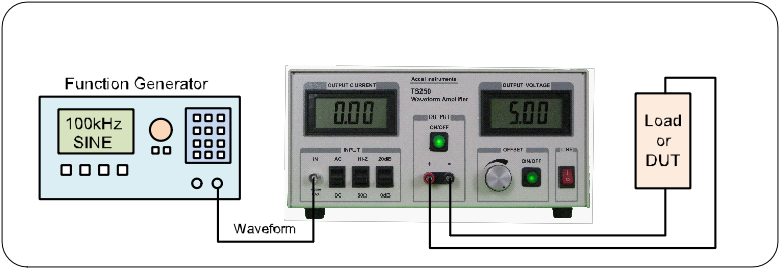

波形放大器連接

波形放大器基本工作原理

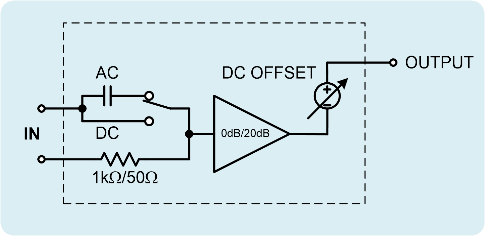

圖 1. TS250 波形放大器功能等效圖

圖1顯示了TS250波形放大器的功能等效圖。它由交流耦合或直流耦合輸入、可選輸入阻抗（高阻抗或 50Ω）、可選增益級（0dB 或 20dB）、高電流放大器和直流輸出偏移組成。可調節的直流偏置設置輸出直流電壓。此直流偏移功能非常適合 LDO 或放大器 PSRR 測量，因為它們需要直流電壓。

輸入交流/直流耦合

TS250 波形放大器輸入信號施加到前面板上的 BNC 連接器。輸入首先由可選擇的耦合調節。TS250 輸入為交流耦合或直流耦合。這使得 TS250 能夠更加靈活地與網絡分析儀和函數發生器等各種儀器配合使用。使用交流耦合設置來阻止任何輸入直流電壓。使用直流耦合設置可以放大源直流電壓。例如，如果您希望波形放大器輸出與函數發生器相同的電壓，請使用直流耦合、50Ω、0dB 增益，并將直流偏移調整為 0V。

輸入阻抗

TS250 具有可選擇的輸入終端阻抗。輸入阻抗為高阻抗 (1kΩ) 或 50Ω。大多數信號發生器都期望 50Ω 端接。50Ω 設置還可實現最低噪聲。如果使用交流耦合和 50Ω 設置，輸入下限截止頻率約為 50Hz。

某些信號源無法驅動 50Ω 終端。在這種情況下，請使用高阻抗端接。如果使用交流耦合和高阻抗，則較低截止頻率約為 50Hz。

放大器增益

TS250 具有可選增益：0dB 或 20dB。大多數函數和任意波形發生器將 ±5V 輸出到 50Ω。為了獲得更高的輸出電壓，增益是必要的。20dB 增益設置會將輸入放大 10 倍。0dB 設置是單位增益（增益為 1）。TS250 波形放大器提供靈活的增益以適應多種波形發生器。

高電流輸出

TS250 輸出位于一對香蕉接線柱上。輸出對標記為“+”和“- ”。“+”端子為正極輸出，“- ”端子為負極輸出。輸出負極端子與后面板上的電流監視器輸出 BNC（負極）連接器共享公共連接。然而，輸出負端子并不直接連接至輸入 BNC 地。正常使用時，OUTPUT 負極端子連接到公共“地”。

上電后，輸出被禁用。ON/OFF 按鈕燈熄滅。按住ON/OFF 按鈕約 200ms 然后松開即可啟用輸出。當輸出使能時，LED 燈亮。按住ON/OFF 按鈕約200ms ，然后松開將關閉輸出。

故障情況

TS250 受到多種故障保護的保護。這些故障保護包括：輸出過流、輸入過壓、過熱（熱）和欠壓。如果發生故障，輸出將被禁用，并且 ON/OFF LED 燈會閃爍。故障狀態消除后，按住ON /OFF按鈕200ms將退出故障狀態。再次按住ON/OFF 按鈕 200ms 將重新啟用輸出。如果故障狀態仍然存在（例如尚未冷卻），波形放大器將重新進入故障狀態并且LED 燈持續閃爍。

輸入過壓

TS250 具有輸入過壓保護功能。如果輸入峰值電壓超過或低于閾值，輸入和輸出都會斷開。波形放大器將進入故障狀態，并且 ON/OFF LED 將閃爍。一旦過壓故障排除，按住ON /OFF按鈕200ms將退出故障狀態。再次按住ON/OFF 按鈕200ms將啟用輸出。典型的正負過壓閾值如表1所示。如果輸入設置為交流耦合且輸入為直流電壓，則不會檢測到過壓。對于任何輸入設置，絕對最大輸入電壓均為 ±20V。

表 1. 波形放大器輸入過壓閾值

輸出過流

TS250 具有輸出過流保護功能。如果輸出電流超過閾值，波形放大器輸出將斷開。TS250 將進入故障狀態，并且 ON/OFF LED 將閃爍。一旦過流故障排除，按住ON /OFF按鈕200ms將退出故障狀態。再次按住ON/OFF 按鈕200ms將啟用輸出。典型的過流閾值如表 2 所示。

表 2. 輸入過壓閾值

輸出直流電壓偏移

TS250 具有 DC OFFSET 輸出。此功能對于在直流電壓之上包含交流波形的波形非常有用，例如 PSRR、CMRR 和線路瞬態測試。OFFSET 旋鈕調節直流電壓。在首選零直流電壓的其他應用中，按下并釋放 OFFSET ON/OFF 按鈕以禁用直流偏置電壓。當 DC 偏移被禁用時，LED 燈也會熄滅。

LCD 電流和電壓顯示

TS250 具有兩個大型 LCD 顯示屏。左邊的是輸出電流顯示。右邊是輸出電壓顯示。正電流表示電流源自 TS250 波形放大器。負電流表示電流流入 TS250。兩個 LCD 顯示屏均讀取平均值。例如，沒有 DC 偏移的正弦波將讀取 0V。30% 占空比 0至10V 方波的讀數為 3.0V。

電流監控輸出

TS250 波形放大器包括一個電流監視器輸出，可連接到示波器以監視波形電流。當端接到 50Ω 時，電流監視器增益范圍為每安培 100mV。例如，2A 輸出電流將在電流監視器輸出上產生 200mV 輸出電壓。如果示波器設置為高阻抗（1MΩ），則輸出電壓將為200mV/A。特別是對于高頻或方波，建議使用 50Ω 端接。如果示波器沒有內置 50Ω 端接器，您可以購買TS220 外部 50歐姆端接器來自我們。使用圖 2 將電流監視器連接到示波器。如果如圖 2 所示同時監控電流和電壓，建議不要連接電壓探頭接地線。

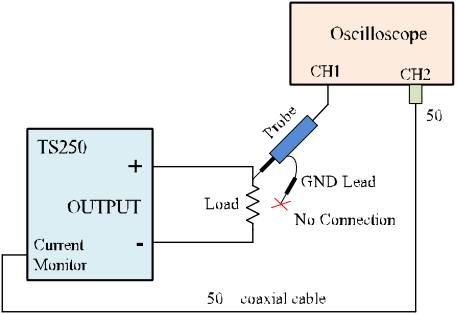

圖 2. 使用電流監視器輸出時，不要連接示波器接地線

交流電源輸入

TS250 接受 100VAC 至 240VAC 50/60Hz 的通用交流電源輸入。它配有美式電源線。

更高的輸出電流

TS250 輸出高達 6A 峰值。如果需要更大的電流，可以并聯兩個或多個TS250波形放大器，如圖3所示。輸出電流與并聯的TS250數量成正比增加。需要串聯電阻來將 TS250 彼此隔離。典型串聯電阻值為0.3Ω至1.0Ω。較高的電壓應使用較高的電阻。使用功率電阻來處理額定功耗。

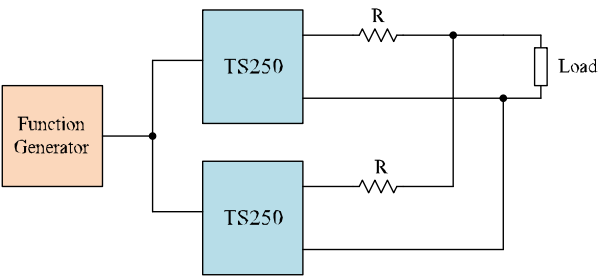

圖 3. 并聯兩個 TS250 波形放大器使輸出電流加倍
