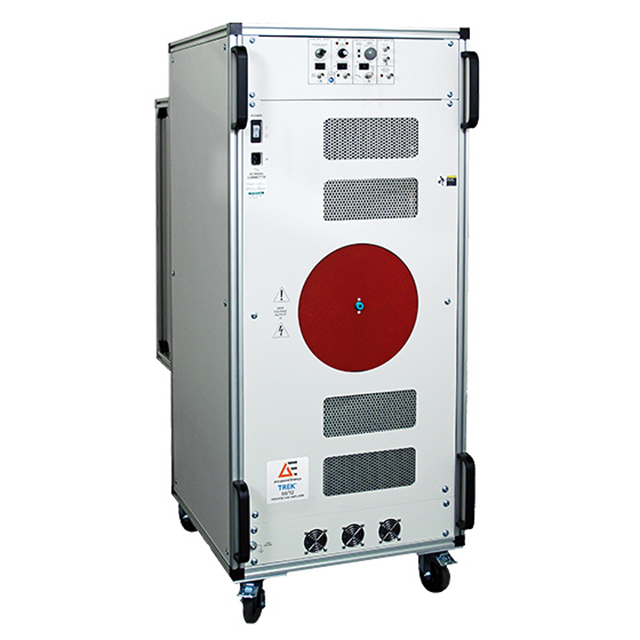

美國Trek 50/12 高壓功率放大器

更新時間:2025-03-13

瀏覽量:2736

品牌：美國Trek
型號：Trek 50/12
描述：Trek 50/12 直流穩定高壓功率放大器采用全固態設計，可實現高轉換速率、寬帶寬和低噪聲操作。它旨在提供 0 至 ±50 kV DC 或峰值 AC 范圍內的輸出電壓精確控制，輸出電流范圍為 0 至...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek 50/12 高壓功率放大器描述：

數據表

Trek 50/12是一款直流穩定的高壓功率放大器，采用全固態設計，可實現高轉換速率、寬帶寬和低噪聲操作。其設計用于在0至±50 kV DC或峰值A(chǔ)C范圍內對輸出電壓進行精確控制，輸出電流范圍為0至±12 mA DC或峰值交流。四象限有源輸出級在整個輸出電壓范圍內向無功或電阻性負載吸收或提供電流。這對于實現無功負載所需的精確輸出響應和高轉換速率至關重要。

產品亮點

動態調整可優化各種負載參數的交流響應

每臺設備均提供 NIST 可追溯校準證書

直流穩定，適用于可編程電源應用

本地和遠程高壓開/關功能

開關可選擇電流限制或跳閘

通過四象限輸出驅動電容負載

通過閉環系統實現高精度

通過短路保護保護設備

受益于幾乎免維護的運行和固態設計

利用低輸出噪聲和精確輸出

產品應用

電介質研究

電子束離子阱和離子源

靜電紡絲

靜電偏轉（包括離子束轉向）

靜電火焰控制

靜電懸浮

靜電除塵

高壓電纜測試

高壓元件測試

等離子體研究（包括電介質阻擋放電）

產品規格

輸出電壓范圍	0 to ±50 kVDC or peak AC
輸出電流范圍	0 to ±12 mADC or peak AC
輸入電壓范圍	0 to ±10 VDC or peak AC
輸入阻抗	25 kW，標稱（逆變/差動選項：50 kW，標稱）
直流電壓增益	5000 V/V
直流電壓增益精度	優于滿量程的0.1%
直流失調電壓	小于±5V
輸出噪聲	小于10Vrms
轉換率	大于350 V/us(典型值為10%至90%)
小信號帶寬	DC到更大的20kHz-3dB)
大信號帶寬	直流至大于1.4kHz，典型(2%失真)
尺寸	1473.5 x 628.7 x 948.4 mm (58.01 x 24.75 x 37.34 in)
重量	大約125至136公斤（275至300磅）
工作溫度	0 to 40°C (32 to 104°F)
相對濕度	達到75%，不凝結
輸出功率（W）	600
最大輸出電流（A）	±0.012
轉換速率（V/ms）	>350000
輸出電流范圍（mA）	0 至 ±12
輸出電壓范圍（V）	0 至 ±50000
