Gentec-EO UPF10K-2S-H5-L-D0熱探測器

更新時間:2025-03-13

瀏覽量:1638

產品介紹

Gentec-EO UPF10K-2S-H5-L-D0熱探測器的激光功率測量高達2 W。

適用于大多數應用的多功能吸收器

我們的 H 型吸收器具有寬帶和光譜平坦的光譜響應，因此該功率檢測器是一種多功能解決方案，可滿足大多數激光功率測量需求。我們的制造方法還使這種吸收器在平均功率密度和能量密度方面具有良好的損壞閾值。它的吸收能力很強，因此產生的背部反射比例相對較低。

適用于測量各種激光

損壞設備的風險較低

允許快速上升時間

測量不受紅外干擾

我們在吸收器前添加了一個濾波器，以消除不必要的紅外干擾，并消除周圍環境中空氣湍流造成的功率波動。

降低對周圍環境的敏感度

INTEGRA（USB 或 RS-232）輸出選擇

當您選擇 INTEGRA 輸出選項時，您將獲得集檢測器和儀表于一體的便捷的一體化測量儀器產品。將檢測器插入電腦，安裝我們的免費軟件，即可開始測量。

具成本效益的解決方案

與其他解決方案具有相同的測量性能

接口功能和特性不打折扣

適用于 OEM 應用和現場維修的緊湊型解決方案

多功能儀器可節省重新校準的費用

利用 XNR Anticipation 加快測量速度

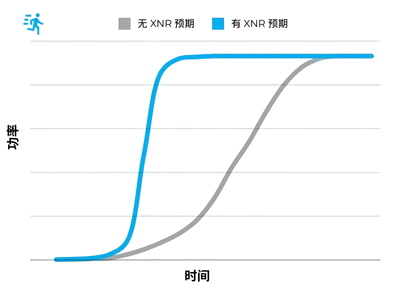

利用 XNR Anticipation，測量激光功率的速度可提高 10 倍（取決于型號）。我們的算法會查看信號增減的速度，并將其與校準數據相結合，從而預測結果。因此，計算和顯示測量結果的速度要高于檢測器的自然響應速度。

每次測量可節省幾秒到幾十秒的時間

運行中斷時間縮短

激光輸出診斷加快

生產率提升

測量精度不打折扣

主要特性

低功率熱電堆

光學探測器的低噪音和熱敏器件的寬幅大功率

紅外濾波片（UPF10 型）

排除不需要的紅外干擾

高性能

上升時間快（1.1 秒）

損壞閾值高（36 kW/cm2）

緊湊設計

只有13 mm 厚（UP10P 型）

能量模式

測量單次能量上升可高達 3 J

智能接口

包含所有的校準數據

產品規格

測量能力
最大平均功率（連續）	2 W
噪聲等效功率	30 μW
光譜范圍	0.28 - 2.1 μm
典型升起時間	1.1 s
功率校準不確定性	±2.5 %
重復性	±0.5 %
測量能力（能量模式）
最大可測量能量	3 J
噪聲等效能量	5 mJ
最小重復周期	2 s
最大脈沖寬度	63 ms
能量校準不確定性	±5 %
損壞閾
最大平均功率密度	36 kW/cm2
最大能量密度	1 J/cm2
1. 1064nm, 10wcw。可能隨波長和平均功率而變化。 2. 1064nm, 7ns, 10hz。可能隨波長和脈沖寬度而變化。
物理特性
冷卻	傳送
孔徑	10 mm
吸收器	H5
尺寸	50H x 50W x 30D mm
重量	0.13 kg
