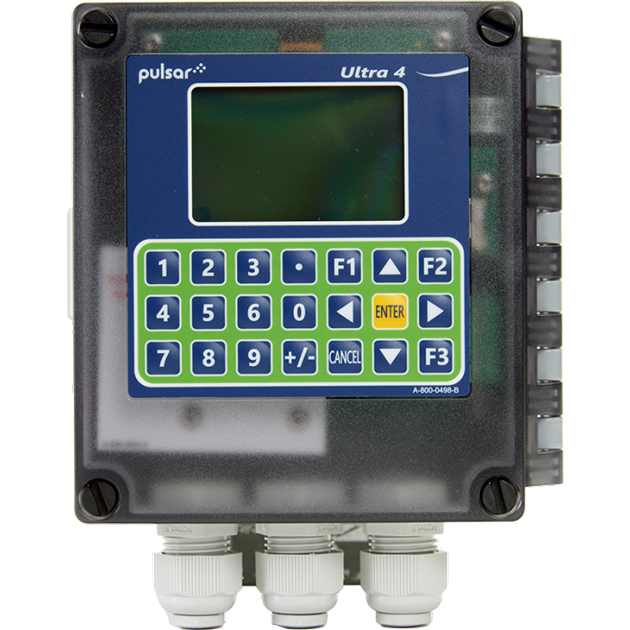

英國Pulsar Ultra 4 超聲波液位、流量、體積和泵控制器

更新時間:2025-03-13

瀏覽量:3052

品牌：英國Pulsar
型號：Ultra 4
描述：Ultra 4 是一款功能齊全的控制器，用于液位、流量、容積和泵控制。Ultra 4 通過 MCERTS 1 級認證，為雨水溢流和事件持續時間監測提供明渠流量測量。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Ultra 4 超聲波液位、流量、體積和泵控制器描述：

用戶手冊  數據表

Ultra 4 是一款功能齊全的控制器，用于液位、流量、容積和泵控制。Ultra 4 通過 MCERTS 1 級認證，為雨水溢流和事件持續時間監測提供明渠流量測量。

多功能顯示屏提供了在屏幕上查看趨勢圖的能力，并可以了解水平隨時間的變化情況。當與帶有雙遮陽罩的 dB3 結合使用時，Ultra 4 獲得了 MCERTS 1 級認證，綜合精度為 0.193%，這意味著該系統經過了嚴格的測試，并在每一項測試中都達到了高標準。這意味著廢水處理過程可以在其流量應用上達到通用標準，提供有關流入雨水池的流量、進水流量和事件持續時間監測的實時數據。

除了 Ultra 4 的明渠流量功能外，該裝置還提供復雜的液位控制，包括基于標準儲罐形狀的內置容積計算和泵控制功能。

Ultra 4 可以通過內置鍵盤（所有墻壁和儀表板單元的標準配置）、SD 卡插槽或 PC 通過 RJ11 串行接口進行編程。所有參數都存儲在非易失性存儲器中，并在電源中斷時保留。所有參數的第二個備份副本也可以保留在 Ultra 4 存儲器中，以防需要存儲一組備用參數。

回波運動的數字自適應跟蹤（DATEM）

Ultra 4 系統采用 DATEM 軟件，這是一種經過驗證的數字映射技術，為 Pulsar Measurement Ultra 系列控制器開發。這使系統在面對來自管道、泵或其他障礙物的競爭回波時識別真實目標水平時具有能力。Ultra 4 具有強大的遠距離 dB 傳感器能力。

該裝置可以安裝在墻上或儀表板上，包括 Profibus 數字通信選項，板載 Micro SD 卡的便利性允許擴展數據記錄。

特點

根據標準儲罐形狀或校準曲線進行內置體積計算

32 GB Micro SD 卡

回波曲線和電平趨勢圖顯示在內置顯示屏上

RS485 Modbus/Profibus 選項

雷達或超聲波測量技術

4 個板載繼電器，可按類型分配

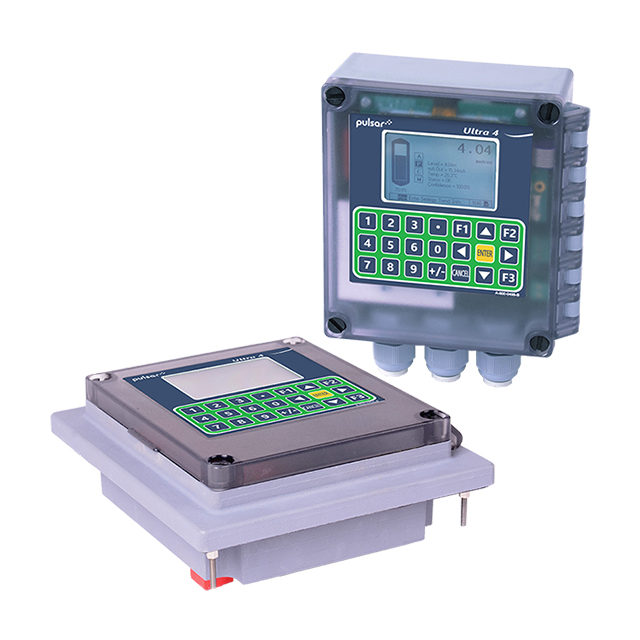

壁掛式或楣板安裝

mA 輸出

能夠在一個緊湊的單元中測量泵控制、流量測量和體積測量

快速設置功能允許輕松編程參數

規格

重量：	700 克（1.5 磅）
尺寸：	壁掛式：150 mm x 130 mm x 63.5 mm（5.9 英寸 x 5.1 英寸 x 2.5 英寸）面板安裝：160 mm x 180 mm x 63 mm（6.3 英寸 x 7.07 英寸 x 2.5 英寸）
外殼材料/描述：	聚碳酸酯，阻燃性為UL94-V0
電纜入口詳細信息：	3 x M20 壓蓋
傳感器電纜延長線：	3 核屏蔽
防護等級：	IP67/NEMA 4X 壁掛式 IP64 楣板安裝
工作溫度（電子）：	-20 oC 至 +45 oC（-4 oF 至 +113 oF）
準確性：	測量范圍的 0.25% 或 6 毫米（以較大者為準）+/- 2 毫米（0.079 英寸），用于 dBR16 毫米波雷達
分辨率：	測量范圍的 0.1% 或 2 毫米（0.079 英寸）;以較大者為準
模擬輸出：	4-20mA或0-20mA的隔離浮動輸出（至150 V）至1 kΩ;用戶可編程和可調
無電壓觸點、數量和額定值：	3 個 SPCO 隔離繼電器，額定電流為 5 A（250 V AC）和 1 個固態 SPNO 隔離繼電器，額定電壓為 30 V（100 mA），適用于脈沖計數器應用
