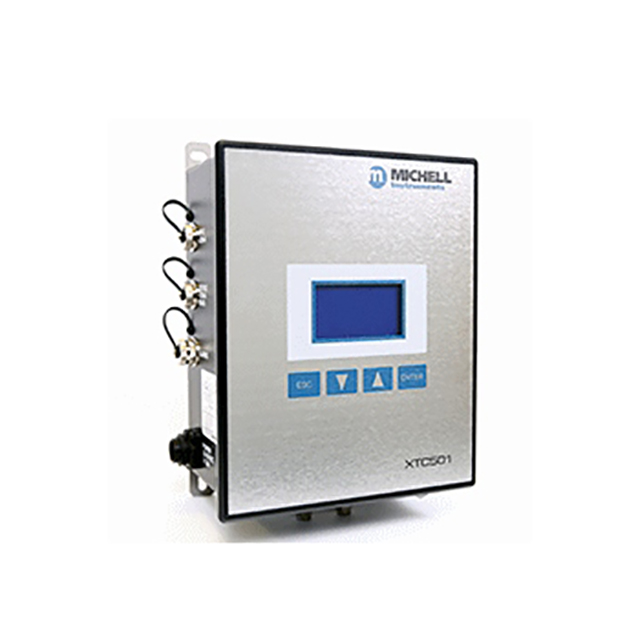

Michell XTC501 熱導分析儀 PST/Michell

更新時間:2025-03-13

瀏覽量:2091

品牌：PST/Michell
型號：XTC501
描述：一款輕便緊湊的二元氣體分析儀，用于測量混合氣體，如氬氣中的空氣或空氣中的二氧化碳。XTC501外殼堅固，防護等級為IP55，適合安裝在安全區域。分析儀配有可選顯示器和4按鈕界面，易于安裝、配置和操作。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Michell XTC501 熱導分析儀描述：

用戶手冊  數據表

氫氣，二元氣體和混合氣體測量

特點

緊湊，輕便，易于安裝

直觀的用戶界面

堅固的 IP55 外殼

維護少，使用成本低

測量范圍從 0 - 5% 高達 0 - 100% 和 50/80/90 - 100%

精度優于滿刻度的 ±1%

2 x 4–20 mA 輸出和 MODBUS RTU 基于 RS485 協議作為標準

一款輕便緊湊的二元氣體分析儀，用于測量混合氣體，如氬氣中的空氣或空氣中的二氧化碳。XTC501外殼堅固，防護等級為IP55，適合安裝在安全區域。分析儀配有可選顯示器和4按鈕界面，易于安裝、配置和操作。

由于熱導傳感器沒有易耗件，由此延長了分析儀的使用壽命，XTC501具有競爭力的低使用壽命成本，并易于維護。

規格

性能
測量技術	熱導傳感器
測量氣體	Air, Ar, CH4, CO2, H2, He 或 N2
背景氣體	分析儀在過程的背景氣體中校準
氣體要求	非冷凝樣氣帶顆粒 <3μm
量程	可選 0–1% 至 0–100%, 50–100% 至 99–100% (見訂單號表單)
顯示分辨率	0.0001 0.1% 對于 XTC 量程 > 10%
顯示類型	背光 LCD (非 501-GP2 型號)
固有誤差 (精度)	< 量程的 ±1% 或 ±0.05% H2 或 He, 取兩者較大的一個 < 量程的 ±2% (對于所有其他混合氣體和范圍)
響應時間 (T90)	< 50 s 對于大多數氣體組合 < 20 s H2 或 He
重復性	量程的 ±0.2%
線性	量程的 ±1%
零點穩定性	每個月量程的 ±0.5%
量程穩定性	每個月量程的 ±0.5%
樣氣流速	100 - 500 ml/min (0.2 - 1.27 scfh)
樣氣流體效應 (校準@ 300 ml/min)	< 量程的 1% 對于規定范圍內的流量
樣氣壓力	固定壓力 0.75 - 1.5 Bar A (10 - 20 psi A) (必須在與樣氣一樣的壓力下校準裝置)
最大安全壓力	2 barg (29 psig)
樣氣溫度	恒定溫度 5 - 45°C
樣氣室溫度	+50°C
電氣參數
模擬輸入	1 個電流輸入用于外部傳感器 (可以在屏幕上顯示) 1 個電流輸入作為過程條件的有源補償
模擬輸出	2 個 4-20 mA 輸出 ( 24V 勵磁電壓供電)
輸出范圍	首要范圍設置為儀器校準范圍，第二個為用戶可選
報警	2 個單極更換繼電器用于濃度 (250 V, 5 A 最大)
數據記錄	數字通信可以用來在外部設備上記錄分析儀的輸出
數字通信	MODBUS RTU 基于 RS485 協議
電源	24 V DC; 1.5 A 最大
工作條件
環境溫度	+5 - +40°C
機械參數
預熱時間	< 25 min (@ 20°C 環境溫度)
穩定時間	5 min
接液材質	316 不銹鋼，硼硅酸鹽玻璃，鉑 (以及O型圈)
尺寸 (w x d x h)	260 x 180 x 128mm
重量	大約 3kg
O型圈材質	氟橡膠（Viton）
氣體連接	1/8” 隔板標準
防護等級	IP55
