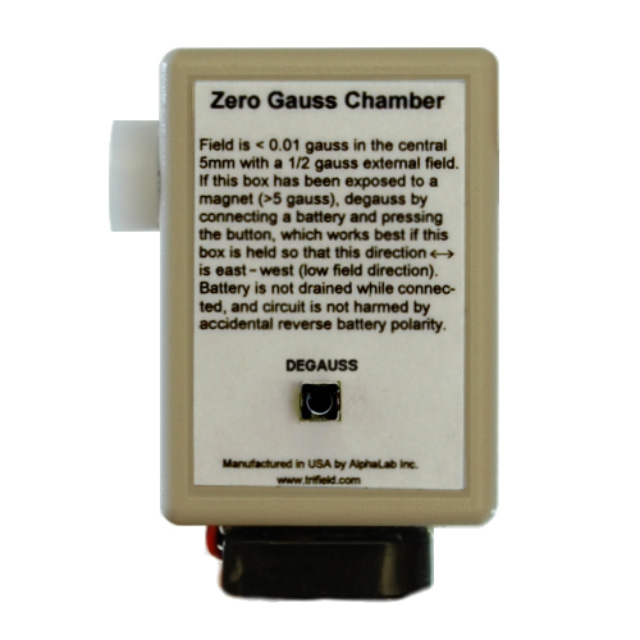

ZGC 零高斯室描述：

ZGC型零高斯室將室內環境磁場(地磁場)減小到接近零。任何小于9.4 mm或0.370″直徑的高斯計探頭都可以放在里面。然后，儀表被“歸零”，這意味著當探頭隨后被置于零場時，它將讀取零。通過使用零高斯腔，因此消除了任何偏移誤差。模型ZGC的獨特之處在于它包含一個消磁器。它位于內部和外部金屬盾之間。當按下消磁按鈕時，任何意外的腔室磁化，無論多強，都被擦除。意外磁化是大多數零高斯室的一個主要問題，它限制了它們的使用。如果磁鐵靠得太近，腔室將被“持久”磁化，內部磁場通常為0.2至0.5高斯。由于地磁場也在0.5高斯左右，因此磁化后的零高斯腔室不會顯著降低磁場，因此必須對腔室進行消磁。

用外部消磁器消磁零高斯腔是困難的，即使消磁器是可用的。通常，外部消磁器的強度不足以消除內部屏蔽層的磁性，使用消磁器(相當大)也不方便。當使用 ZGC 時，只需按一下消磁按鈕，內部場就會在室中心5mm 寬 x9.4 mm 直徑區域內小于0.01高斯(在所有三個軸上)。連接電池時，除按消磁按鈕外，不消耗任何電源。即使這樣，一個典型的9伏電池(包括)可以超過1000萬消磁周期的電力。消磁后，無論腔室的方向如何(在地磁場內) ，磁場都小于0.01高斯。如果在消磁過程中，腔室的長軸(下圖中的左右方向)特別指向東西方向，那么內部磁場將小于0.002高斯，盡管大多數高斯計并不需要這樣的精度。

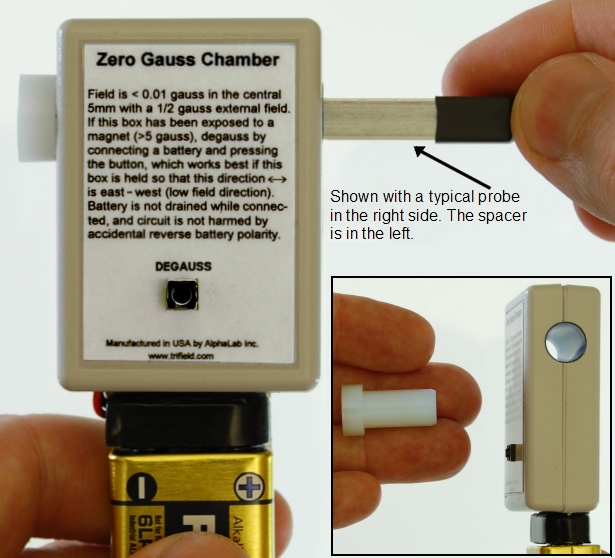

包括白色圓柱形間隔件(如下圖所示)。它被用來作為一個“停止”中心大多數高斯計探針在零高斯區域。它允許探頭的末端穿過腔體的中心線1.6毫米。這是所有 AlphaLab 高斯計探頭精確定心的適當距離，包括軸向、橫向、通用和3軸。間隔器可以插入兩側(腔室是對稱的)。

AlphaLab 零高斯室 (ZGC) 說明

白色塑料部分(間隔器)可以在任何時候拆卸，但如果你想將高斯計探頭置于腔室的中心，就應該使用它。當放置在任何一端時，這個白色墊片將允許探針的一端插入到距離腔室中心1.6毫米處。因此，AlphaLab模型VGM, GM-2, GM-3, 1-ST和1-HS的實際傳感器將在腔室中正確地居中。零高斯區域直徑9.4毫米(0.370“)，并占據中心5毫米(0.197“)在腔內。(腔室的長軸尺寸為36毫米，或1.42英寸)。在中心5毫米處，無論腔室朝向如何，按下黑色消磁按鈕后，磁場均< 0.01高斯。在消磁時，只要腔室不從其方向旋轉超過30度，它將保持< 0.01高斯。(請注意，如果室外的磁場小于0.6高斯，這是地球磁場的特征，則此規范有效。)插入如下所示的高斯計探頭并調零高斯計。

如果在按下消磁按鈕時長軸方向?yàn)闁|西方向，并且如果腔室保持該方向，腔室內的場可以降低到 < 0.002高斯(2毫高斯)。然而，0.002高斯精度是不必要的大多數高斯計，一般讀取下降到0.01或0.1高斯。

與任何零高斯腔室一樣，暴露于磁場或強場(> 5高斯)將“持久”磁化腔室。對于模型 ZGC，這個持久性的內部場可以高達0.2高斯暴露在一個強大的領域后。任何這樣的腔室，然后將不得不消磁，以消除這種效應。ZGC 有一個內置的消磁器，它可以減少上面指定的字段。對于0.6高斯以上的場，平行于腔室長軸的場分量的1.5% 將泄漏到腔室中。對于其他兩個軸(垂直于長軸) ，漏磁場小于0.2% 。相比之下，地球磁場在0.2到0.6高斯之間。ZGC 只有再次暴露在磁鐵中才會重新磁化。要消磁，將一個9伏的電池插入電池盒中，按住小按鈕至少1/4秒。對于很低可能的內場，長軸指向東西方向(或在低場: 小于0.05高斯)在消磁過程中。

電池可以保持連接狀態，因?yàn)槌前聪掳粹o，否則電池不會耗電。即使按下按鈕，電流消耗約為0.05 ma，電池在這種負載下可以使用6個月以上。大多數9伏電池的鋼殼在低高斯地區可能不需要，所以電池很容易斷開。標準電池，如果磁化，可能允許高達0.001高斯泄漏到ZGC內部。如果需要非常低的電場，請將電池連接至少2秒，為內部的一個微法拉消磁電容器充電。然后取出電池進行消磁。一個減高斯周期的所有能量都存儲在電容器中，電容器將保持充電>10分鐘。按下消磁按鈕后，1/10秒內消磁完畢(電容完全放電)。

為了得到一個非常低的場，上面提到 ZGC 應該消磁，同時腔室的長軸(標簽文本的左右方向)指向東西方向，使得該方向的場小于0.05高斯。為了驗證東西方向是否小于 0.05高斯，或者為了找到一個低場方向，選擇一個方向并用高斯計測量該方向的場。儀表不需要正確歸零。對于3軸高斯計，如 VGM 或 GM-3，只檢查一個單軸，如 Z，并指出該軸的探頭朝向選定的方向。然后將探針指向相反的方向: 180 ° ，重新測量。如果你選擇了一個低場方向，這兩個數字應該是相同的，或者至少在0.1高斯之內。

即使高斯計沒有歸零，也可以用高斯計獨立地驗證腔室的正常工作(例如，它是否接近真零)。為了驗證腔室長軸上的零點，可以使用 VGM 或 GM-3儀器檢查 Z 場，或者使用單軸高斯計模型的軸向探頭。(使用單軸模型，如果探針是橫向的或者是通用的，驗證長軸零點是不相關的)。消高斯和定位 ZGC 東西方向如上。使用白色塑料墊片作為停止，插入探頭并測量。然后在不移動 ZGC 的情況下，將探針與間隔器互換并再次測量。在高斯計的穩定性范圍內，這些數字應該是相同的。為了驗證垂直方向的零高斯，可以使用 VGM 或 GM-3儀器檢查 X，或者使用橫向探針或通用探針，在用單軸高斯計模型驗證時，這些探針不會彎曲成一個角度。將探頭在孔內旋轉360 ° 。顯示的數字不應該在旋轉期間更改。
