更新時間:2026-01-23
瀏覽量:607
產品介紹
數據表 用戶指南 安裝快速指南

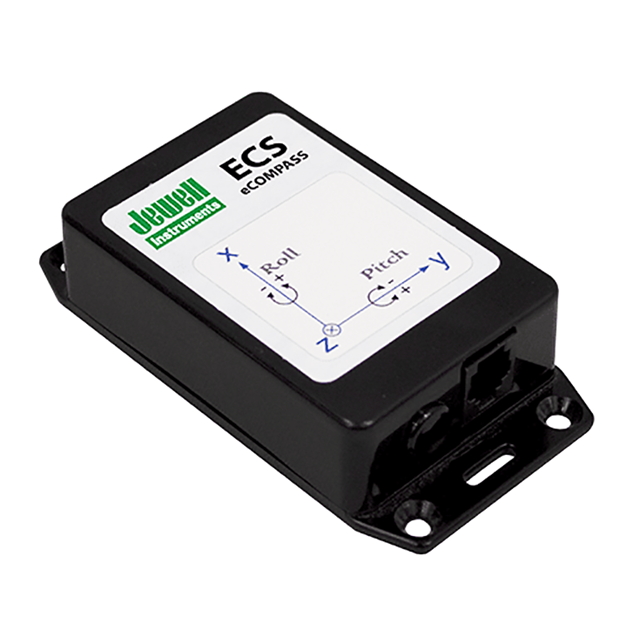

ECS數字羅盤代表了磁羅盤技術的技術。它結合了精密的三軸固態磁力計和堅固的二軸電解傾斜傳感器，能夠在廣泛的環境條件下提供準確的航向和傾斜測量。固件和信號處理算法經過三代指南針的改進和優化，旨在從現有傳感器數據中提供良好性能。
產品規格
| 精度 （均方根） | ±0.5° | 典型值，傾斜 <35° 俯仰 <60° |
| 重復性 | ±0.3° | 無濾波 |
| 響應時間 （毫秒） | 36 | 最小值，無濾波 |
| 俯仰角范圍 | ±80° | |
| 傾斜范圍 | ±42° | |
| 更新速率 （每秒測量次數） | 27.5 |
| 精度 | ±0.3° | 工廠校準 |
| 重復性 | ±0.20° | 無濾波 |
| 范圍 | ±42° | |
| 穩定時間 （秒） | 0.5 | 無阻尼 |
| 供電電壓（V DD） |
6 - 45V直流未穩壓 5.0V直流穩壓 |
最低4.9V直流 |
| 供電電流 |
工作：25mA 采樣：10mA 待機：2mA |
典型值 |
| 工作溫度 | -40° 至 105°C | |
| 存儲溫度 | -50° 至 150°C | |
| 濕度 | 0-90% | 非冷凝 |
| 外殼材料 |
（ABS）阻燃塑料UL94 VO 壓鑄鋁合金（360.1型） |
| 印刷電路板尺寸 | 1.6英寸寬 × 3.0英寸長 × 0.6英寸高，高度為傾斜傳感器所需高度 |
| 印刷電路板安裝 | 4顆4號螺絲，間距1.4英寸×2.2英寸 |
| 重量 |
塑料：3.2盎司（90.7克） 鋁：7.2盎司（204.1克） |
| 連接器 |
8針單排0.1英寸摩擦接頭 6針RJ12模塊化插孔 |
| 信號類型 | RS-232或RS-485 |
| 波特率 （比特每秒） | 2400、4800、9600、19200、38400或57600 |
| 字符格式 | 8位數據，無奇偶校驗，1位停止位 |
| 輸入緩沖區大小 | 110個字符 |
| 輸出緩沖區大小 | 110個字符 |
| 輸出格式 | NMEA 0183和二進制 |
| 輸出數據速率 | 每分鐘1到1650條語句 |
| 工作模式 | 連續或采樣 |
| 角度單位 | 度、密位、弧度、16位整數 |
| 尺寸 | 5.43 × 2.38 × 1.22 英寸 |
| 特性 |
? 寬工作溫度范圍 ? 單電源供電 ? 提供RS-232和RS-485輸出 ? 系統內配置和測試 ? 塑料或鋁合金外殼可選 |
| 應用 |
? 無人駕駛車輛 ? 機器人技術 ? 氣象浮標 ? 天線定位 ? 海洋導航 |
