產品介紹
數據表 用戶指南 安裝快速指南

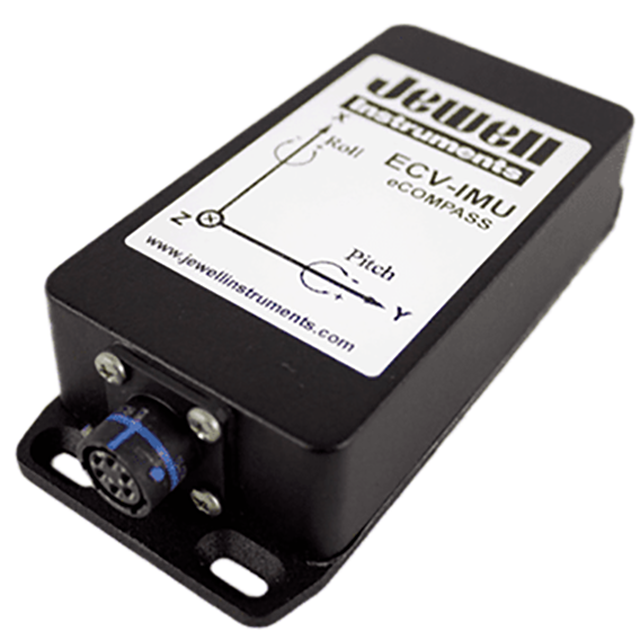

Jewell Instruments提供ECV-IMU系列初始測量單元，確保在小巧體積內實現高精度。該慣性測量單元是一種成本效益高、低功耗的設備，能夠在動態條件下提供穩定的方位角、俯仰和橫滾測量。該傳感器包括三軸角速率陀螺儀、三軸加速度計、三軸磁力計以及可選的二軸電解傾斜傳感器。這些IMU工作范圍廣泛，并經過工廠校準。因此，它們通過RS-485提供準確且快速的輸出。
產品規格
| 傳感器 | 三軸加速度計 | 三軸陀螺儀 | 三軸磁力計 |
| 輸入范圍 | ±2g | ±250°/秒 | ±2G |
| 運行中偏置穩定性 | <0.2°/秒 | ||
| 噪聲密度 | <45μg/√Hz | <0.005°/秒/√Hz | <29nV/√Hz |
| 軸間失準 | 2% | ±3% 滿量程 | |
| 分辨率 | <0.06 毫克 | <0.01°/秒 | <27μG |
| 帶寬 | >30Hz | ||
| 供電電壓 | +7.0 至 +45V 直流電 | |
| 電氣隔離 | 1500 V 有效值 | |
| 功耗 | 待機： | 5mA |
| 空閑： | 15mA | |
| 工作： | 40mA | |
| 溫度傳感器 | 是 | |
| 數字輸出接口 | RS-485（連續流式傳輸） | |
|
接口控制文檔（基本報告字段） *下載數據手冊獲取數據包 |
加速度（X、Y 和 X 軸） | 角速度（X、Y 和 X 軸） |
| 50 赫茲采樣速度 | 羅盤方向（X、Y 和 X 軸） | |
| 工作溫度 | -40 至 +70°C |
| 存儲溫度 | -55 至 +85°C |
| 防護等級 | IP67 |
| 阻燃性 | UL94 V-0 |
| 防火保護 | EN 45545 危險等級 3（HL3） |
| 海拔 | 海平面以上 0 至 2500 米 |
| 符合 RoHS 標準 | 是 |
| 重量 | 7.1 盎司 |
| 尺寸 | 5.43 × 2.83 × 1.22 英寸 |
| 特性 |
? 動態性能 ? 高精度 ? 精確的工廠校準 ? 寬工作范圍 ? RS-485 輸出 ? 陽極氧化和阿羅丁處理鋁外殼 ? 快速響應 ? 低功耗 |
| 應用 |
? 無人駕駛車輛 ? 機器人技術 ? 平臺穩定 ? 挖掘機械 ? 鐵路 |
