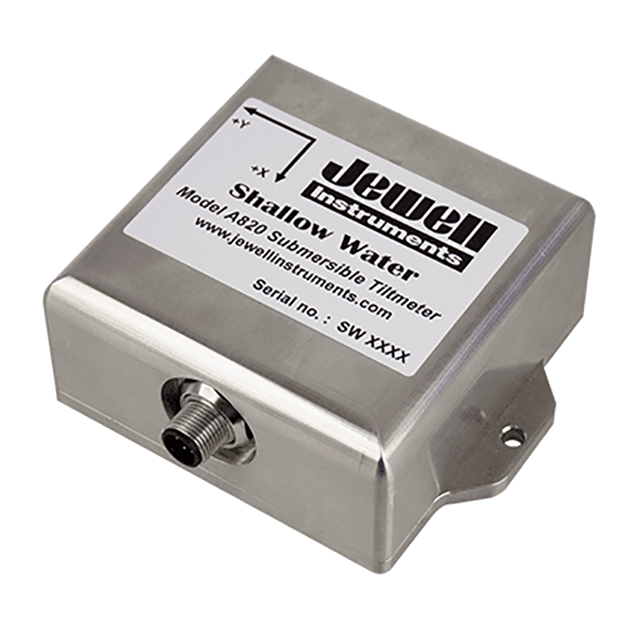

美國Jewell 820型淺水傾斜儀系列

更新時間:2026-02-04

瀏覽量:690

品牌：美國Jewell
型號：820型
描述：820型淺水傾斜儀是一款高精度潛水傾斜儀，適用于淡水和鹽水環境。該儀器采用基于絕對重力參考的電解傳感器，可實現測量精度，且?guī)缀醪淮嬖陂L期漂移問題。高增益型儀器的靈敏度可達<0.0017毫米/米或更高。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell 820型淺水傾斜儀系列描述：

A820 數據表  C820 數據表  D820 數據表

820型淺水傾斜儀是一款高精度潛水傾斜儀，適用于淡水和鹽水環境。該儀器采用基于絕對重力參考的電解傳感器，可實現測量精度，且?guī)缀醪淮嬖陂L期漂移問題。高增益型儀器的靈敏度可達 < 0.0017毫米/米或更高。其輸出選項包括模擬量（±5伏直流電、±10伏直流電）、電流（4-20毫安）以及數字量（RS-232和RS-422）。所有型號的防水等級均達到200米（656.2英尺），可提供防護性能。820型“淺水”傾斜儀適用于結構監測、角度測量與控制、平臺調平等多種場景。

產品規格

A820: ±5V 輸出

	高增益	標準	廣角
角度范圍（°）	±0.5	±3.0	±50
分辨率（°）	<0.0001	0.0001	0.002
重復性（°）	0.0003	0.0003	0.004
非線性度（%）	0.1	0.1	0.1
時間常數	0.15 秒
Kz 溫度系數（°/℃）	±0.0002		±0.002
Ks 溫度系數（%/℃）	0.04		<0.1
波特率	9600（默認），19200，28800，57600，115200，130400
輸出	RS-232，RS-422
輸出格式	NMEA XDR，Trimble TCM，Ashtec 兼容，簡單（默認：X，Y，溫度，序列號）
通道	傾斜，溫度，序列號
溫度輸出	0.1°C/mV 典型值（單端；0°C = 0mV）
電源	7-28 VDC @ 30mA，最大 250 mV 紋波，防反接保護
環境條件	-4 至 +60°C 工作； -30 至 +100°C 存儲。可潛水至 200 米（656.2 英尺）
材料	316 不銹鋼
安裝	兩顆 10 號不銹鋼安裝螺絲。
外殼連接器	6 針隔板，公插頭
電纜	6 導體無屏蔽，20AWG 母插座帶鎖套，氯丁橡膠護套，24 英寸

C820: 4-20mA 輸出

	高增益	標準	廣角
角度范圍（°）	±0.5	±3.0	±50
分辨率（°）	<0.0001	0.0006	0.01
重復性（°）	<0.0002	0.001	0.02
非線性度（%）	1	2	半量程：1 全量程：2
比例因子（°/mA）	0.0625	0.375	6.25
時間常數	0.15 秒
Kz 溫度系數（°/℃）	±0.0002		±0.002
Ks 溫度系數（%/℃）	<0.04		<0.1
輸出	4-20mA 兩線電流環（每軸）
通道	傾斜，溫度
輸出阻抗（Ω）	270
溫度輸出	溫度使用 2500 歐姆熱敏電阻測量，范圍 -50 至 150°C
電源	(0.02 安培 x R + 10 VDC) < Vs < 29 VDC
環境條件	-4 至 +60°C 工作；-30 至 +100°C 存儲。可潛水至 200 米（656.2 英尺）
材料	316 不銹鋼
安裝	兩顆 10 號不銹鋼安裝螺絲。
外殼連接器	6 針隔板，公插頭
電纜	6 導體無屏蔽，20AWG 母插座帶鎖套，氯丁橡膠護套，24 英寸

D820: 數字輸出

	高增益	標準	廣角
角度范圍（°）	±0.5	±3.0	±50
分辨率（°）	<0.0001	0.0001	0.002
重復性（°）	0.0003	0.0003	0.004
非線性度（%）	0.1	0.1	0.1
時間常數	0.15 秒
Kz 溫度系數（°/℃）	±0.0002		±0.002
Ks 溫度系數（%/℃）	0.04		<0.1
波特率	9600（默認），19200，28800，57600，115200，130400
輸出	RS-232，RS-422
輸出格式	NMEA XDR，Trimble TCM，Ashtec 兼容，簡單（默認：X，Y，溫度，序列號）
通道	傾斜，溫度，序列號
溫度輸出	0.1°C/mV 典型值（單端；0°C = 0mV）
電源	7-28 VDC @ 30mA，最大 250 mV 紋波，防反接保護
環境條件	-4 至 +60°C 工作； -30 至 +100°C 存儲。可潛水至 200 米（656.2 英尺）
材料	316 不銹鋼
安裝	兩顆 10 號不銹鋼安裝螺絲。
外殼連接器	6 針隔板，公插頭
電纜	6 導體無屏蔽，20AWG 母插座帶鎖套，氯丁橡膠護套，24 英寸
