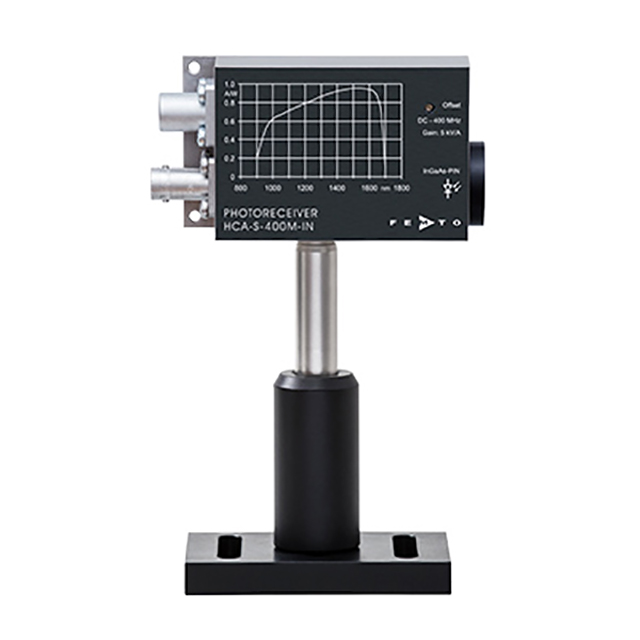

HCA-S-400M 400 MHZ 光接收器系列-特征

1. Si-PIN 和 InGaAs-PIN 光電二極管

2. 波長范圍從 320 到 1700 nm

3. 帶寬 DC 至 400 MHz

4. 上升時間 1 納秒

5. 最大轉換增益 4.8 x 10³ V/W

6. 自由空間或光纖輸入

HCA-S-400M 光接收器系列將快速光電二極管與久經考驗的FEMTO HCA 電流放大器技術相結合。HCA-S-400M 可配備快速硅或 InGaAs 光電二極管，分別覆蓋 320 至 1000 nm 和 900 至 1700 nm 的光譜范圍。放大器跨阻抗為 5 x 10³ V/A，導致InGaAs 模型在 1550 nm 時的最大轉換增益為 4.8 x 10³ V/W，而 InGaAs 模型為 2.7 x 10³帶有硅光電二極管的模型在 800 nm 時的 V/W。復雜的直流耦合多級放大器設計允許測量從直流到 400 MHz 的帶寬，對應于 1 ns 的最小上升時間。由于采用低噪聲設計，無需進一步平均即可檢測到光功率在微瓦范圍內的信號。提供具有自由空間或光纖輸入的不同型號。

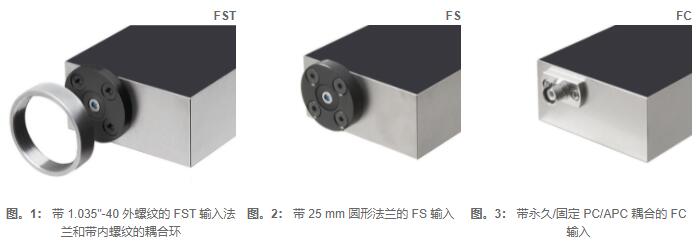

自由空間輸入設計為帶螺紋耦合環的 1.035"-40 螺紋法蘭 (FST) 或無螺紋的 25 mm 圓形法蘭 (FS)。這兩種類型都與來自不同制造商的光學配件廣泛兼容，例如透鏡、管、籠式系統、光學適配器等。

只需擰上 PRA 系列的光纖適配器，即可將 FST 自由空間輸入輕松轉換為光纖連接（FC、FSMA）。

相對大面積的檢測器有助于自由空間應用中的光學聚焦，并在使用可選的光纖適配器時確保高度穩定的耦合。對于檢測器面積小于直徑0.4 mm 的型號，建議僅在有限范圍內使用光纖適配器，因為可能會發生耦合損耗和不穩定。如果重點是高精度光纖測量，使用固定光纖輸入的 FC 模型通常會得到很好的結果。

所有帶有自由空間輸入的 HCA-S 光接收器（FST 和 FS）都配備了 UNC 8-32 和 M4 螺紋孔，因此可以方便、穩定地集成到標準桿架上的光學系統中?？蛇x的轉接板 PRA-PAP 開辟了更多的安裝選項。

輸出電壓 ±1.0 V（線性運行 @ 50 Ω 負載）。偏移量可通過電位器調節。輸出短路保護。具有自由空間輸入的光接收器帶有螺紋 M4 和 8-32 安裝孔，可與標準安裝柱一起使用。通過 3 針 Lemo ®插座供電 ±15 V。配套連接器隨設備提供?？蛇x電源 PS-15 可用。如需更多信息，請查看數據表或聯系 FEMTO。
