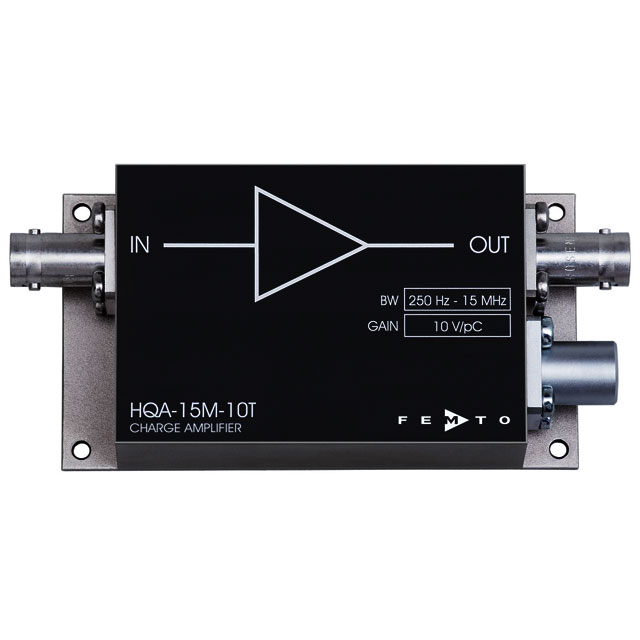

HQA-15M-10T - 石英音叉放大器

更新時間:2025-03-13

瀏覽量:2396

品牌：FEMTO
型號：HQA-15M-10T
描述：HQA-15M-10T高頻電荷放大器德國品牌FEMTO系列 HQA-15M-10T高頻電荷放大器德國品牌FEMTO系列...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

HQA-15M-10T - 石英音叉放大器-特征

1 x 10 13 V/C的高增益
1 x 10 13 V/C的高增益
1 x 10 13 V/C的高增益
在整個帶寬范圍內具有出色的信噪比
非常適合交流耦合電荷源，例如高溫和壓電探測器、音叉石英晶體和縱向諧振器

出色的信噪比

HQA-15M-10T 設計用于放大微型音叉產生的電荷信號。它還適合接收來自壓電檢測器的信號，例如用于檢測超聲波振動。與傳統的電流電壓轉換器設置相比，使用電荷放大器 HQA-15M-10T 通常可以將噪聲降低一個數量級。

電荷放大器的特殊工作模式

電荷放大器是電流積分器。產生的輸出電壓與一段時間內放大器輸入端累積的電荷成正比。電荷放大器通常需要一個復位機制來避免積分級過載。HQA-15M-10T 是為交流信號源開發的，這些信號源平均不會隨時間產生直流分量。這些源的電荷是正負對稱交替的。由于產生的電荷為零，因此 HQA-15M-10T 不需要重置。

電流放大器和電荷放大器的區別

電流放大器（跨阻放大器的同義詞）的輸出信號與輸入電流成正比。電流是電荷對時間的導數。因此，電流放大器的輸出信號對應于等效電荷放大器輸出信號的導數。

低至皮庫侖和飛庫侖范圍的電荷測量

HQA-15M-10T 是為音叉晶體和縱向諧振器等交流充電源開發的。該放大器的特點是噪聲極低的設計和高增益，以便在低至皮庫侖和飛庫倫范圍的電荷測量中實現出色的靈敏度。與其他一些放大器相比，HQA-15M-10T 不需要冷卻，因此設計更緊湊，操作更容易。小型外殼可以在信號源附近使用，從而避免長電纜的信號干擾。畢竟，從 250 Hz 到 15 MHz 的大帶寬非常適合具有多種合適信號源的多種用途。

應用

熱解和壓電探測器
音叉石英晶體
縱向諧振器
原子力顯微鏡 (AFM)

模型	HQA-15M-10T
電荷增益	1 x 10 ¹³ V/C
等效電流增益	1.6 x 10 ⁶ V/A @ 1 MHz 正弦輸入信號
較低的截止頻率	250赫茲
上截止頻率	15兆赫
輸入電荷噪聲	40 x 10 ^-21 C/√Hz @ 1 MHz
等效輸入電流噪聲	250 fA/√Hz @ 1 MHz 正弦輸入信號
輸入電壓噪聲	700 pV/√Hz @ 1 MHz
輸入阻抗	1 GΩ \|\| 10納法
有效交流輸入阻抗	20 Ω @ 1 MHz 正弦輸入信號
輸出性能	10 V 峰峰值 @ 1 MΩ 負載
電源	± 15 伏，± 35 毫安典型值。
案子	94 x 51 x 27 毫米（長 x 寬 x 高），重量 200 克（0.44 磅）
數據表	539 KB
