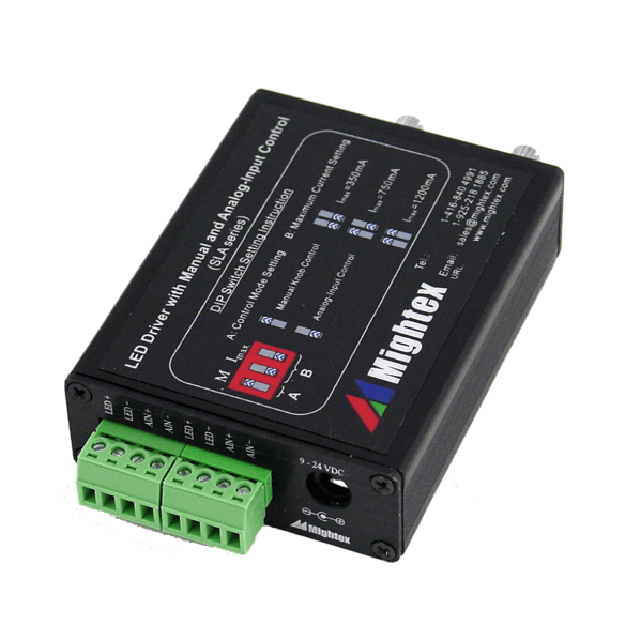

加拿大Mightex SLA-0100-2 SLA系列雙通道通用LED驅動器，帶手動和模擬輸入控制

更新時間:2025-03-13

瀏覽量:2184

品牌：加拿大Mightex
型號：SLA-0100-2, SLA-1000-2,SLA-1200-2
描述：Mightex 的 SLA 系列雙通道通用 LED 驅動器具有兩種控制模式：手動旋鈕控制模式：每個通道的電流輸出可手動調節。模擬輸入控制模式：每個通道的電流輸出可通過0~5V模擬輸入控制。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SLA-0100-2 SLA系列雙通道通用LED驅動器，帶手動和模擬輸入控制描述：

數據表

Mightex 的 SLA 系列雙通道通用 LED 驅動器設計用于驅動各種 LED 光源。這些 LED 驅動器有兩種控制模式：

手動旋鈕控制模式：可手動調節各通道電流輸出

模擬量輸入控制方式：每個通道的電流輸出可通過0~5V模擬量輸入進行控制。

控制模式通過撥碼開關設置，出廠默認設置為“手動旋鈕控制模式”。驅動器還具有最大電流設置撥碼開關，允許用戶將最大電流設置為不同的水平，以防止由于過載而損壞 LED。SLA-0100-2 的出廠默認設置為 30mA，SLA-1000-2 和 SLA-1200-2 的出廠默認設置為 350mA。當最大電流設置撥碼開關設置為較小的值（例如 350mA）時，LED 驅動器的輸出電流分辨率更高。當驅動器設置為“模擬輸入控制模式”時，輸出電流與模擬輸入信號的電壓成正比。每個通道的工作模式和電流限制可以相互獨立設置。

特征

雙控制模式：手動或模擬輸入

通用 – 適用于任何 LED

分層最大輸出電流設置，防止過載

能夠驅動可變負載

應用

顯微術

照明

機器視覺

顯示

半導體設備

測試儀器

醫療儀器

性能規格

參數	SLA-0100-2	SLA-1000-2	SLA-1200-2	單位
通道數	2	2	2
電源輸入電壓（V_dc)	9~24	9~24	9~24	V
最大輸出電壓（V_max ) ¹	< 21	< 21	< 21	V
每通道最大輸出電流（I_max ) ²	100	1000	1200	mA
每通道最大輸出功率（P_max ) ³	2	10	10	W
最大調制頻率	50	1	1	KHz
分層最大電流設置	30、50 和 100	350、500 和 1,000	350、750 和 1,200	mA

1.最大輸出電壓比電源輸入電壓低3V，即Vmax=Vdc–3V。例如，對于Vdc＝24V的電源輸入電壓，最大輸出電壓Vmax將是（Vdc-3V）＝21V；
2.如果通道輸出電壓為Vd，輸出電流為Id，則它們必須同時滿足：（1）Vd<=Vmax；（2） Id<=Imax；以及（3）Vd*Id＜＝Pmax。
3.當兩個開關都在頂部翻轉時，SLA-1200-2的Imax為1200mA，SLA-1000-2為1000mA，SLA-0100-2為100mA。在兩個開關都翻轉到底的情況下，SLA-0100-2的Imax為30mA，SLA-1200-2和SLA-1000-2的Imax均為350mA。一個開關在頂部翻轉，另一個在底部翻轉時，SLA-0100-2的Imax為50mA，SL-1000-2為500mA，SLA-1200-2為750mA。
