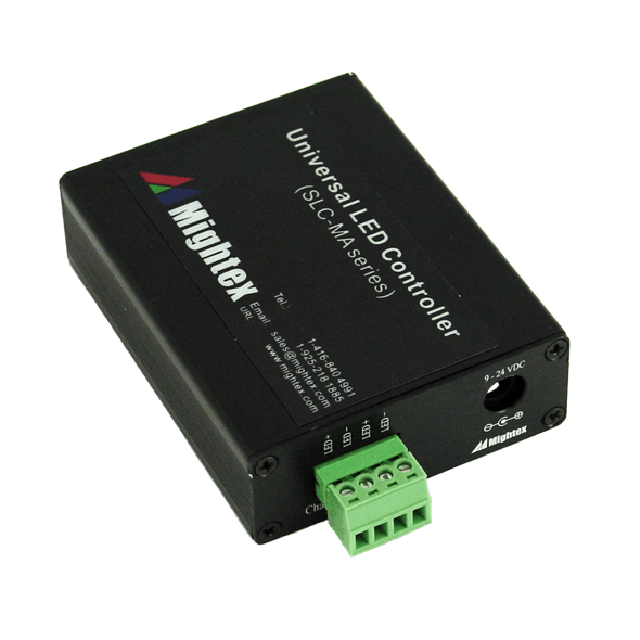

SLC-MA01-U 帶有軟件控制的緊湊型通用1通道和2通道LED控制器描述：

數據表

Mightex 的緊湊型 1 通道和 2 通道計算機控制通用 LED 驅動器設計用于驅動各種 LED 光源。每個單元都配有功能強大的基于 PC 的軟件，帶有用戶友好的 GUI，使用戶無需編寫任何代碼即可驅動 LED。此外，還提供了一個功能齊全的SDK，以便用戶編寫自己的軟件并將Mightex的LED驅動器集成到他們自己的系統中。此外，驅動器具有內置保護功能，允許用戶限制 LED 驅動電流和電壓。每個通道可以單獨配置為在以下兩種模式之一下工作： 正常模式（或直流模式）：輸出電流為常數，可通過USB接口在0 mA至1,000 mA之間調節（使用軟件）;和頻閃模式：從通道輸出脈沖寬度調制（或PWM）周期性頻閃模式，可通過軟件觸發器打開。頻閃模式可以無限期地持續或持續預設的循環次數。PWM選通的頻率最高可達500Hz。此外，每個通道都可以單獨禁用和啟用。沒有電壓或電流從DISABLED通道輸出。

特征

計算機可控

通用 – 適用于任何 LED

雙控制模式：直流或頻閃

緊湊的

帶有GUI的用戶友好型應用軟件

能夠驅動可變負載

SDK

高達1,000mA的輸出電流

高精度，電流分辨率為1mA

應用

機器視覺

顯示

顯微術

半導體設備

檢測儀器

醫療儀器

照明

性能規格

1. 最大輸出電壓比電源輸入電壓小3V。例如，當電源輸入電壓為 Vdc = 24V 時，最大輸出電壓 Vmax 為 （Vdc- 3V） = 21V;
2.如果通道輸出電壓為Vd，輸出電流為Id，則必須同時滿足：（1）Vd<= Vmax;（2） Id <= Imax;（3） Vd *Id <= Pmax;
3. PWM方波的每個周期由導通時間和關斷時間組成，即兩（2）個“步長”。每個步驟的最小值為1,000μs，最小增量為100μs。
4.客戶系統中的LED控制器應提供適當?shù)纳幔苑乐惯^(guò)熱，這可能導致LED控制器自關機，以達到保護目的。此外，所有通道的總輸出電流不應超過電源適配器的容量。
