品牌：加拿大Mightex
型號：SLS-0300-A
描述：大功率 LED 是一類新型光源，在工業、消費、醫療和科學領域有著廣泛的應用。然而，工程師和科學家經常發現，他們必須設計和制造散熱器和光學支架，并焊接電觸點，然后才能點亮大功率 LED。Mightex ...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

加拿大Mightex LED 射燈 – 白色描述：

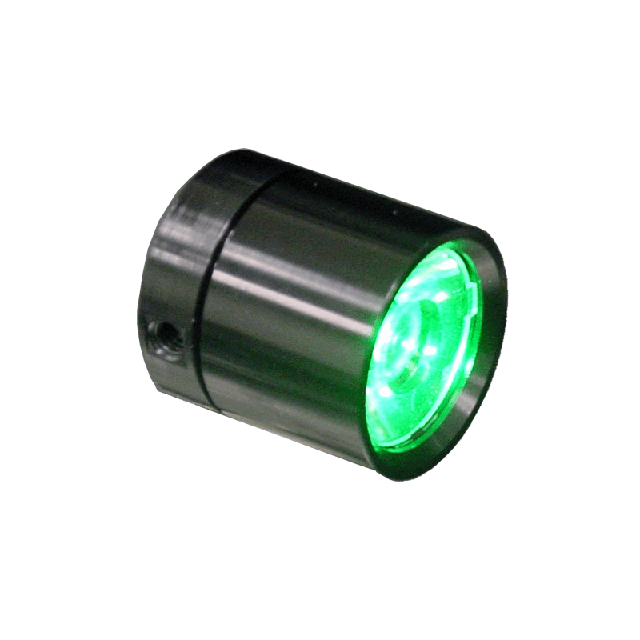

大功率 LED 是一類新型光源，在工業、消費、醫療和科學領域有著廣泛的應用。然而，工程師和科學家經常發現，他們必須設計和制造散熱器和光學支架，并焊接電觸點，然后才能點亮大功率 LED。Mightex 提供即用型高功率 LED 光源，帶有集成散熱器和安裝的收集光學器件。Sirius 緊湊型高功率光源設計為通用光源，適用于一般實驗室和 OEM 應用。機械外殼具有多個安裝孔，與常見的光機安裝座兼容。Sirius 光源可由 Mightex SiriusTM SLC 系列多通道 LED 驅動器或其他 LED 驅動器和電流源驅動。

特征

1W 和 3W 大功率發射器

高效收集光學元件

精密加工的鋁制外殼

適用于實驗室和 OEM 應用的多種安裝功能

圓形和橢圓形照明型材

應用

機器視覺

顯示

顯微術

半導體設備

檢測儀器

醫療器械

照明

光纖束耦合

產品規格

表 1.LED 發射器規格

LED 代碼	描述	波長(nm)	I_op (mA)	V_op (V)	典型光通量 (lm)
0109	1W UV	395 ~ 410	350	3.5	180 mW
0300	3W White LED	5,500K	1000	3.9	80
03091	3W UV	395 ~ 410	700	3.5	350 mW
0301	3W Royal Blue	455	1000	3.9	450 mW
0302	3W Blue	470	1000	3.9	30
0303	3W Cyan	505	1000	3.9	80
0304	3W Green	530	1000	3.9	80
0305	3W Amber	590	1000	3	80
0306	3W Red-Orange	617	1000	3	90
0307	3W Red	625	1000	3	80
0310	3W Deep Red	657	1000	3.1	280 mW
02082	2.4W Near Infrared	850	1000	1.8 ~ 2.4	375 mW

1. 發射極由兩個芯片組成。當與收集光學元件一起使用時，發散角沿一個方向大約加倍;
2. 在沒有收集光學元件的情況下，該 LED 將 1mmx1mm 區域的光發射到 ±60 度的錐體中。
3. 由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

表 2.收集光學元件規格

LENS代碼	描述	通光孔徑 (mm)	X- 半角 (degree)	Y- 半角 (degree)	Efficiency (%)
A	Narrow Beam	19	5	5	85
B	Medium Beam	19	15	15	85
C	Wide Beam	19	25	25	85
D	Oval Beam	19	5	20	85
E ¹	Fiber Bundle Coupling	19	7mm full field	7mm full field	85

1. 將光線聚焦到鏡頭前約 12mm 處的光斑上。非常適合將光耦合到光纖束、液體光導和積分器中。

表 3.停產部件

LED 代碼	描述	波長(nm)	I_op (mA)	V_op (V)	典型光通量 (lm)
0100	1W White LED	5,500K	350	3.4	45
0101	1W Royal Blue	455	350	3.4	220 mW
0102	1W Blue	470	350	3.4	16
0103	1W Cyan	505	350	3.4	45
0104	1W Green	530	350	3.4	53
0105	1W Amber	590	350	3	42
0106	1W Red-Orange	617	350	3	55
0107	1W Red	625	350	3	44
0110	1W Deep Red	657	350	2.4	170mW
0112	1W 940nm	940	700	1.5	180mW
0213	2W 680nm NIR	680	600	2.7	90 mW
0214	2W 780nm NIR	780	800	2.5	330 mW
