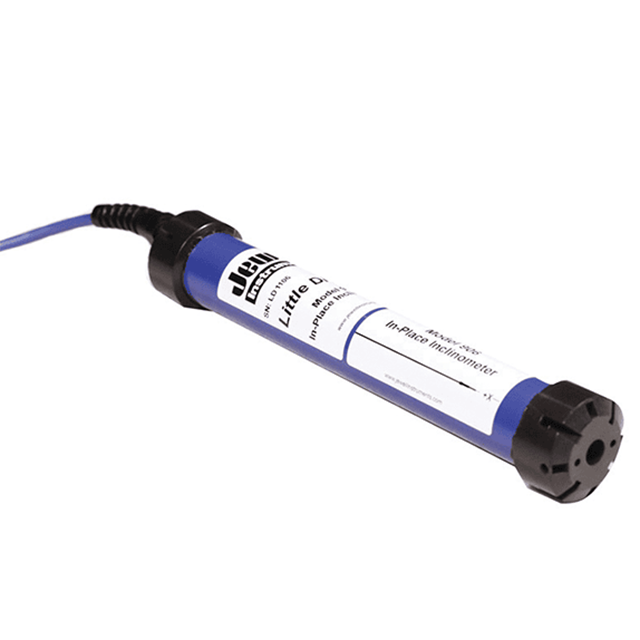

美國Jewell 906型小北斗星（Little Dipper）原位測斜儀

更新時間:2026-01-23

瀏覽量:638

品牌：美國Jewell
型號： 906型
描述：小北斗星（Little Dipper）是一款原位測斜儀系統，可用于監測邊坡、路堤、深基坑、隧道、儲罐基礎、擋土墻及其他各類地面移動情況。該儀器可安裝為置于測斜管內的一串垂直或水平傳感器，也可直接埋設，...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell 906型小北斗星（Little Dipper）原位測斜儀描述：

小北斗星（Little Dipper）是一款原位測斜儀系統，可用于監測邊坡、路堤、深基坑、隧道、儲罐基礎、擋土墻及其他各類地面移動情況。該儀器可安裝為置于測斜管內的一串垂直或水平傳感器，也可直接埋設，能夠持續記錄地面位移數據。在測斜管內，傳感器之間由玻璃纖維桿連接，并通過鰭片或萬向鉸鏈與測斜管管壁相連。小北斗星（Little Dipper）的機載電子元件可接受寬范圍的輸入電壓，并能驅動長電纜而不產生信號損失。其防水且耐腐蝕的丙烯腈-丁二烯-苯乙烯共聚物（ABS）傳感器外殼，也使得小北斗星（Little Dipper）成為淺海應用中進行水下傾斜測量的熱門工具。用戶可選擇模擬電壓輸出（雙軸）或4-20 mA電流輸出（僅單軸）。

產品規格

	高增益型	標準型	廣角型
角度范圍（°）	±12	±30	±50
分辨率（°）¹	<0.005	<0.01	<0.02
重復性（°）	0.01	0.02	0.02
比例因子（°/V）²	4	10	25
非線性度（%）³	滿量程：0.8	半量程：1 滿量程：4	7
輸出電壓（V）	±2.5 或 0-5
通道	X軸傾斜、Y軸傾斜、溫度
Kz 系數（°/℃，典型值）	±5 角秒
Ks 系數（%/℃，典型值）	±0.03
時間常數（秒）	0.15
固有頻率（Hz）	10
電源	+8 至 +24V 直流電；7mA，最大紋波 250mV，具有反極性保護
環境條件	-25 至 +70℃；可承受 72psi（5 巴）水壓；100% 濕度（無冷凝）
材料	圓柱形 ABS 外殼，聚甲醛（導向鰭）
電纜⁴	6 芯，24AWG，PVC 外皮，聚丙烯絕緣，整體屏蔽，直徑 0.2 英寸（5 毫米），包含 3 米電纜。
