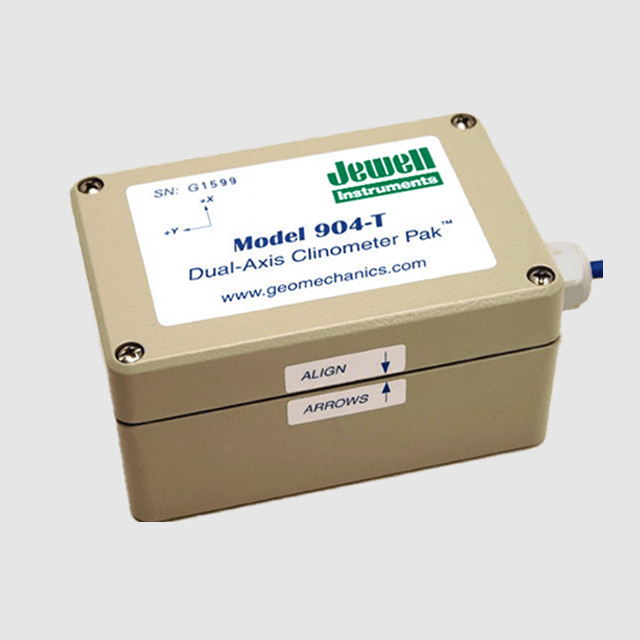

美國Jewell A904型測斜儀套裝

更新時間:2026-01-24

瀏覽量:680

描述：904-T 型測斜儀套裝將我們的 900 型雙軸測斜儀與一個防風雨的 NEMA 4X（IP65）防護外殼相結合，適用于對機械防護和環境防護有要求的室內或室外應用場景。該套裝提供高增益型、標準型和廣角型...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell A904型測斜儀套裝描述：

904-T 型測斜儀套裝將我們的 900 型雙軸測斜儀與一個防風雨的 NEMA 4X（IP65）防護外殼相結合，適用于對機械防護和環境防護有要求的室內或室外應用場景。該套裝提供高增益型、標準型和廣角型三種版本供選擇，每種版本具有不同的角度測量范圍。測斜儀套裝的內部電路可接受寬范圍的輸入電壓，并能為數據記錄儀、可編程邏輯控制器（PLC）、數字電壓表和其他記錄設備提供穩定、低阻抗的模擬輸出信號，以便進行測量。溫度傳感器是該套裝的標配。可選配置包括粘性阻尼和 0-5 伏輸出。該產品還提供配備可潛水不銹鋼外殼的版本。

產品規格

	高增益	標準型	廣角型
角度范圍（°）	±10	±25	±50
分辨率（°）¹	0.005	0.01	0.02
重復性（°）	0.02	0.02	0.02
比例因子（°/V）²	4	10	25
非線性度（%）³	1	2.5	7
輸出電壓（V）	±2.5 或 0-5
通道	X 傾斜、Y 傾斜、溫度
Kz 系數（°/℃，典型值）	±10 角秒
Ks 系數（%/℃，典型值）	±0.03
時間常數（秒）	0.15
固有頻率（Hz）	10
電源	±2.5 輸出：+8 至 +24VDC 0-5 輸出：+10.5 至 +26.5 VDC 7mA，最大紋波 250mV，防反接保護
環境條件	工作溫度：-40°C 至 +80°C 存儲溫度：-40°C 至 +85°C 濕度：0-90%
材料	壓鑄鋁，噴漆
