英國DCS 露點校驗系統產品描述：

DCS數據表

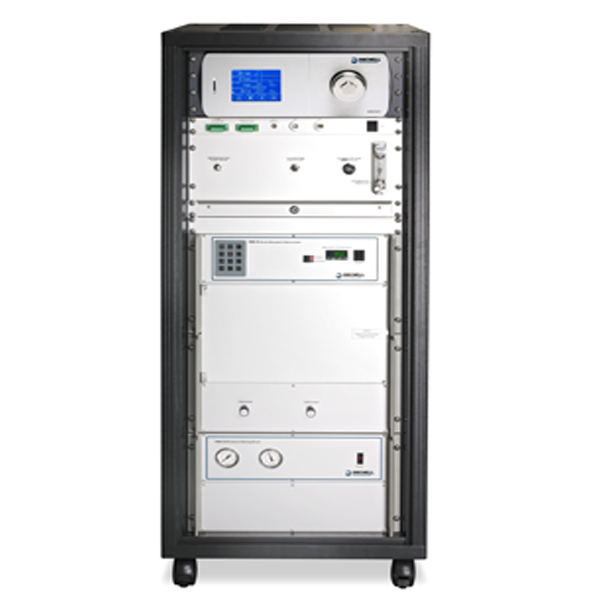

DCS 是一套安裝在 19 英寸標準機架上的完整露點校驗系統。該系統專為實驗室及工業校準應用設計，能夠在預先設定的露點溫度范圍內產生穩定、可控的校驗氣流（空氣或氮?dú)猓Ｏ到y(tǒng)的標準工作覆蓋范圍從最低?100 ℃（?148℉） 露點到最高 20℃（+68 ℉）露點。用戶訂購時僅需指定所需的操作范圍，即可獲得一套集成化的校驗解決方案。

系統構成與工作原理

DCS 系統集成了產生校驗氣體所需的全套核心部件，具體包含以下四個主要部分：

1. 空氣壓縮機

配置說明：系統配備無油實驗室微型壓縮機，用于產生初始的壓縮空氣并輸送至干燥系統。

操作環境：壓縮機噪音等級低于或等于 72 dba，可靈活選擇與校驗系統主機同室放置，或安裝在獨立隔間內作為遠端氣源使用。

2. 變壓吸附干燥機

功能描述：干燥機負責為露點發生器提供符合特定要求的干燥或超干燥空氣源。

型號對應：

PSD2 干燥機：配合 DCS80 校驗系統使用，在連續運行狀態下可提供露點低至 -80 ℃（?112℉）或更低的干燥空氣。

PSD4 干燥機：配合 DCS100 系統使用，可提供露點低至-100 ℃（?148℉）或更低的干燥空氣。

選型依據：具體干燥機的配置取決于用戶指定的校驗系統露點范圍。

3. 發生器

發生器用于產生濕度可控且可調節的校驗氣流，不同型號的 DCS 系統配置相應級別的發生器：

DG2 露點發生器（適用于 DCS60/80）：支持全手動操作模式，操作人員通過控制面板上的計量閥手動調節并控制產生的露點值。

DG4 露點發生器（適用于 DCS60/80）：具備自動控制功能。可通過設備面板上的按鈕直接選擇露點設定值，或通過 RS232 通訊接口進行遠程控制操作。

VDS 水氣輸送系統（適用于 DCS100）：專用于 DCS100 系統，可通過專用控制軟件以直接控制或程序循環控制的方式調節輸出范圍。

4. 標準濕度儀

核心作用：作為參考標準儀器，對露點發生器輸出的校驗氣體進行實時測量，供用戶將被測儀器讀數與該標準值進行比對。作。

技術原理：采用冷鏡式濕度計技術。該技術通過直接測量鏡面冷凝物的生成溫度來確定露點值，具有高重復性和可靠性，適合作為校準實驗室的標準傳遞儀器。

溯源性說明：為確保測量結果的一致性，系統支持提供可溯源至國家標準或 UKAS（英國皇家認可委員會）認可的校準標準。

技術參數與型號規格

根據不同的量程需求與硬件配置，DCS 系列主要包含 DCS60、DCS80 及 DCS100 三個型號，具體技術指標如下表所示：

功能特征與擴展能力

快速響應：系統對露點設定點的變化具備快速的輸出響應時間。

操作方式：根據不同發生器配置，提供手動混合流量調節、面板按鈕設定或 RS232 通訊遠程操控等多種交互方式。

定制化檢驗管路：可根據用戶需求，設計并集成適用于不同廠家、不同類型露點傳感器或傳感器組合的專用校驗管路。

氣源適應性：除集成式壓縮機/干燥系統外，若現場具備高純度氣體或氮?dú)夤I(yè)管網，系統支持直接接入外部氣源使用以替代內部供氣模塊。

外觀與安裝：整機集成于帶滾輪的 19 英寸標準機架內，便于在實驗室環境中移動與部署。
